Нормы и правила черчения требуют применения различных типов и толщин линий для отображения различных свойств объекта. Работая в Автокаде, вам рано или поздно обязательно понадобится сделать начерченную линию толще или тоньше.

Замена веса линии относится к основам использования AutoCAD, и в этом нет ничего сложного. Справедливости ради, отметим, что здесь есть один нюанс — толщины линий могут не меняться на экране. Разберемся, что можно сделать в такой ситуации.

Как изменить толщину линии в AutoCAD

Быстрая замена толщины линии

1. Начертите линию или выделите уже нарисованный объект, которому нужно поменять толщину линии.

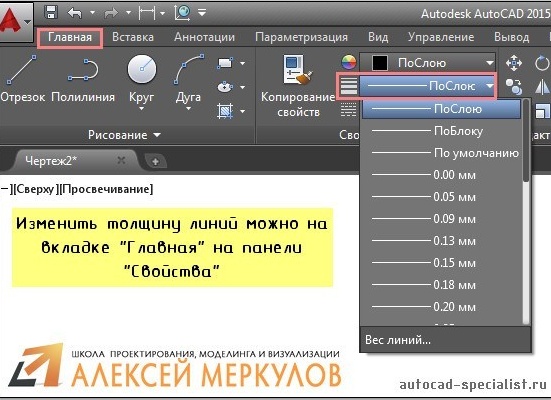

2. На ленте зайдите в «Главная» — «Свойства». Нажмите на пиктограмму толщины линий и выпадающем списке выберите подходящую.

3. Выбранная линия изменит толщину. Если этого не произошло, значит у вас по умолчанию отключен показ веса линий.

Обратите внимание на нижнюю часть экрана и строку состояния. Нажмите на пиктограмму «Вес линий». Если она имеет серый цвет — значит режим показа толщин отключен. Нажмите на пиктограмму и она окрасится в синий цвет. После этого толщина линий в Автокаде станет видна.

Если эта пиктограмма отсутствует на строке состояния — не беда! Нажмите на крайнюю правую кнопку в строке и щелкните на строке «Толщина линий».

Есть и другой способ замены толщины линии.

1. Выделите объект и щелкните по нему правой кнопкой мыши. Выберите «Свойства».

2. В открывшейся панели свойств найдите строку «Вес линий» и в выпадающем списке задайте толщину.

Этот метод также даст эффект только при включенном режиме отображения толщин.

Замена толщины линии в блоке

Описанный выше способ подходит для отдельных объектов, но если примените его для объекта, который формирует блок, толщина его линий меняться не будет.

Чтобы отредактировать линии элемента блока проделайте следующее:

1. Выделите блок и щелкните по нему правой кнопкой мыши. Выберите «Редактор блоков»

2. В открывшемся окне выделите требуемые линии блока. Щелкните по ним правой кнопкой мыши и выберите «Свойства». В строке «Вес линий» выберите толщину.

В окне предварительного просмотра вы увидите все изменения линий. Не забудьте активировать режим отображения толщины линий!

3. Нажмите «Закрыть редактор блоков» и «Сохранить изменения»

4. Блок изменился в соответствии с редактированием.

Вот и все! Теперь вы знаете как делать толстые линии в Автокаде. Используйте эти приемы в своих проектах для быстрой и эффективной работы!

Отблагодарите автора, поделитесь статьей в социальных сетях.

Вес линий в AutoCAD. Толщина линии в Автокаде.

Приветствую всех любителей программы AutoCAD!

В этом уроке мы разберемся, как работать с весом, то есть толщиной линий в Автокаде.

Из урока Вы узнаете – как включить вес линий в Автокаде

– Как толщины линий работают в автокаде 2015, 2016 и 2017;

– Как показать вес (толщину) линий в AutoCAD;

– Как изменять толщину линий в автокаде.

Видео версия урока:

Освой AutoCAD за 40 минут пройдя базовый курс от Максима Фартусова.

Текстовая версия урока:

Прежде чем начать, давайте коротко поговорим вот о чем. Когда мы говорим о весе линий в Автокаде, мы имеем ввиду ее толщину. Т.е. чем больше вес линии, тем она жирней или толще на вид ну и как бы визуальный вес тоже больше у нее, от сюда и слово “вес линии”.

Читать еще:  Internet Explorer. Включаем JavaScript

Шаг 1. Рассмотрим пример, если приблизить чертеж, то мы заметим, что все толщины линии в AutoCAD одинаковые. Хотя по ГОСТу они должны отличаться.

Шаг 2. Давайте начнем с того, что научимся включать отображение веса линий в AutoCAD. Для того, чтобы это сделать, нужно на панели режимов внизу (см. скриншот), нажать на соответствующую кнопку. Она выглядит как три полоски. Если у Вас такой нету, то ее нужно добавить на панель. Делается это тоже просто. (см. скриншоты внизу).

Добавляем кнопку “вес лини” на панель режимов.

Когда Вы кликните на “толщину линий“, на панели режим появиться новая кнопка. Нажмите на нее, если Вы до этого на чертеже задавали толщину (вес линий), то чертеж “заиграет” другими красками. (см. скриншот внизу).

Шаг 3.1. Теперь научимся настраивать толщину линий в Автокаде. По опыту скажу, что иногда включенная кнопка “вес линий” мешает. Просто потому, что перегружает сам чертеж. Поэтому многие ее выключают и включают время от времени во время работы. Напомню, что отключение толщин линий хоть и делает чертеж “тонким” это не влияет на печать самого чертежа, при печати чертеж будет распечатан в соответствии с заданными настройками веса линий, где нужно будут толстые линии, где нет, тонкие.

Итак, первый способ. Если Вы делаете одну, две линии, то выделите линянию, а затем настроить толщину этих линий в AutOCAD можно с помощью пункта “свойства” на ленте и в списке с линиями выбрать нужную толщину. При активации кнопки “веса линий” на панели режим мы увидим ее толщину. (см. скриншот).

Результат наших действий.

Шаг 4. В шаге 3, был показан способ, которым лучше не пользоваться, когда Вы решили сделать большой проект в котором будут участвовать больше двух линий. По опыту скажу, что линий может быть и больше 1.000 штук. Настраивать толщину линий в программе Аутокад лучше через панель “слои” на вкладке “главная. Там можно задать не только толщину определенному слою, например, несущим стенам (они всегда должны быть жирными) но и задать другие настройки, например цвет или тип линии.

Так выглядит окно настройки слоев, о которых мы поговорим в другом нашем уроке.

Подведем итог, настроить “толщину линии в Автокаде” или “вес линиий в AutoCAD” достаточно просто. Для этого нужно лишь выделить нужный отрезок и задать ему толщину в панели “свойства”. Также можно кликнуть правой кнопкой мышки и в пункте “свойства” тоже задать толщину, да и другие свойства. Но такие действия до добра не доведут если Вы начнете чертить очень большой проект. Чтобы назначить свойства (включая толщину) определенной группе линий следует использовать панель “слои”, о которой мы поговорим в другом нашем уроке.

Читать еще:  Восстановление аккумулятора от ноутбука

Категории

  • 3ds Max (10)
  • AutoCAD (9)
  • Mathcad (8)
  • Microsoft Excel (10)
  • Microsoft Word (18)
  • Mudbox (3)
  • PHP (4)
  • Windows (24)
  • Главная (1)
  • Железо (13)
  • Компас 3D (3)
  • Программы (19)
  • Прочее (17)

Как в AutoCAD изменить толщину, тип, цвет линии

Часто в чертежах необходимо делать линии разной толщины (хотя даже скорее наоборот бывает в редких случаях), программа AutoCAD предоставляет возможность изменения толщины линий (а так же ее цвета, типа т т.д.). В этой статье мы подробно рассмотрим, как в AutoCAD изменить толщину линий ее тип и цвет.

Толщина линий в AutoCAD

Допустим у нас нарисованы какие-то линии, фигуры, сплайны (или уже готовый чертеж) в котором нужно изменить толщину линий, в Автокаде она еще называется Вес линии.

1.1. Чтобы изменить толщину линии выделяем ее и нажав на линии ПКМ (правой клавишей мыши) из контекстного меню выбираем Свойства

1.2. В открывшемся окне находим строку Вес линии и нажав на стрелочку возле нее выбираем нужную толщину.

Выбрав ее можно закрыть окно свойств.

1.3. Но на экране мы можем не увидеть никаких изменений, это зависит от определенных настроек режимов отображения в программе, для того чтобы все отображалось, необходимо в правом нижнем углу включить режим Отображение/скрытие веса линий, если такого значка нет в самом углу нажимаем на кнопку Адаптация и в появившемся меню ставим галочку на строке Толщина линий

После этого линии будут отображаться согласно своему весу (или толщине, если так понятнее)

Изменение цвета линии в AutoCAD

2.1. Цвет линии также как и ее толщину можно поменять в ее свойствах, для этого выполните действия описанные в пункте 1.1. этой статью. Далее в открывшемся окошке меняете цвет линии.

Изменение типа линии в AutoCAD

3.1. Перед изменением типа линий их необходимо загрузить, для этого открываем Свойства на панели инструментов в выпавшем меню выбираем Тип линии далее Другое

3.2. В открывшемся окошке нажимаете кнопку Загрузить

3.3. В следующем окне выбираете те типы линий, которые вам необходимы

После выбора всех необходимых линий жмете ОК

3.4. Теперь выделяем нужную линию переходим в Свойства, теперь при нажатии на тип линий у Вас будут отображаться все загруженные линии, нажимаете на ту которая нужна.

Свойства линий в Автокад или как их настроить по ГОСТу

Представляю первый теоретический видео урок Автокад главы – Свойства объектов

Вес линий в Автокад

По умолчанию толщина линии в Автокад 0,25 мм, что не соответствует принятому в России стандарту ЕСКД . Однако мы можем сами задать в Автокад толщину линии, опираясь на ГОСТ 2.303-68, где регламентируется начертание линии и их основное назначение.

Как изменить в Автокад толщину линий

Меняется вес линий в Автокад несколькими способами, рассмотрим их:

  1. В Автокад поменять толщину линии можно из ленты инструментов – вкладка “Главная” – панель инструментов “Свойства” – раскрывающийся список Автокад “Вес линий. “
  2. Произвести настройку толщины линий в Автокад можно из классической панели инструментов “Свойства” – раскрывающийся список в Автокад “Веса линий. “
  3. Изменить толщину линий в Автокад можно в окно-панели Свойства – в разделе “Общие” – строка “Вес линий. “
  4. Задать в Автокад толщину линий вы можете из строки меню – пункт “Формат” – строка “Веса линий” в Автокад.
  5. Задать вес линий в Автокад можно через окно быстрых свойств. Дважды щелкните по объекту. Появится окно быстрых свойст объекта, в котором выберите нужный вес лииний объекта.
Читать еще:  Учимся поворачивать видео в VLC Media Player

Чтобы изменить вес линий в Автокад, нужно выделить объекты и назначить им требуемую в Автокад толщину линий. Без выделения объектов вы назначите текущий вес линий в Автокад.

Как поменять толщину линии в Автокад, чтобы она отображалась

Вы можете не наблюдать изменение толщины линий объектов в Автокад, хотя параметр веса линий задали! “Как отобразить вес линий в Автокад?” – отображение толщины линий задается в строке режимов, режимом “Отображение/скрытие веса линий в Автокад”. Соответственно поочередным нажатием на эту кнопку вы можете включать в Автокад вес линий, или наоборот скрывать отображение толщины линий на экране.
