Настройка роутера D-Link DIR-300

Настройка D-Link DIR-300

Wi-Fi-точка роутер, стандарт Wi-Fi: 802.11b/g/n. Макс. скорость беспроводного соединения: 150 Мбит/с.

Для роутера D-Link DIR-300 у нас есть четыре варианта инструкций:

Инструкция по настройке роутера D-Link DIR-300 NRU B5 B6 B7

Авторизация

Для того, что бы попасть в веб-интерфейс роутера, необходимо открыть ваш Интернет браузер и в строке адреса набрать 192. 168.0.1, Имя пользователяadmin , Парольadmin (при условии, что роутер имеет заводские настройки, и его IP не менялся).

Смена заводского пароля

В целях безопасности рекомендуется сменить заводской пароль.

По умолчанию: Логин admin, пароль admin.

В интерфейсе роутера необходимо зайти во вкладку Система (System), меню Пароль администратора (Administrator password).

В поле Пароль (New Password) введите новый пароль.

В поле Подтверждение (Confirm Password) повторите новый пароль.

Затем нажмите кнопку Сохранить (Save Settings).

После этого, роутер предложит повторно зайти в его настройки.

Настройка подключения к Интернет

На странице Расширенные настройки; выберите Сеть; ⇒WAN;.

Нажмите на кнопку Добавить.

Настройка PPPoE подключения

  1. В поле Тип соединения: выберите PPPoE
  2. В поле Порт выбираем WAN-порт – он там указан как Port 5.
  3. Имя пользователя: Ваш логин из договора
  4. Пароль: Ваш пароль из договора
  5. Подтверждение пароля: повтор пароля
  6. Алгоритм аутентификации: Auto
  7. Keep alive – ставим галочку для постоянного подключения
  8. MTU – поменяйте значение на 1450 или меньше

В поле Разное проверьте, чтобы стояли галочки NAT и Сетевой экран.

Если провайдер предоставляет услугу интернет телевидения, поставьте галочку Включить IGMP.

Настройка L2TP подключения

  1. В поле Тип соединения: выберите L2TP + Динамический IP
  2. В поле Порт выбираем WAN-порт – он там указан как Port 5.
  3. Имя пользователя: Ваш логин из договора
  4. Пароль: Ваш пароль из договора
  5. Подтверждение пароля: повтор пароля
  6. Адрес VPN-сервера: пропишите адрес VPN-сервера провайдера
  7. Алгоритм аутентификации: Auto
  8. Keep alive – ставим галочку для постоянного подключения
  9. MTU – поменяйте значение на 1450 или меньше

В поле Разное проверьте, чтобы стояли галочки NAT и Сетевой экран.

Если провайдер предоставляет услугу интернет телевидения, поставьте галочку Включить IGMP.

Нажмите Сохранить;.

Настройка PPtP (VPN) при автоматическом получении локального IP адреса (DHCP)

  1. В поле Тип соединения (Connection Type): выберите PPTP+ Динамический IP
  2. В поле Имя вводим название подключения (можно не менять)
  3. Имя пользователя: Ваш логин из договора
  4. Пароль: Ваш пароль из договора
  5. Подтверждение пароля: повтор пароля
  6. Соединяться автоматически: ставим галочку
  7. MTU поменяйте значение на 1450 или меньше
  8. Алгоритм аутентификации: Auto
  9. Keep alive – ставим галочку для постоянного подключения
  10. Сохраняем настройки кнопкой Save кнопкой Перезагрузка перезагружаем роутер.

Настройка Wi-Fi на роутере

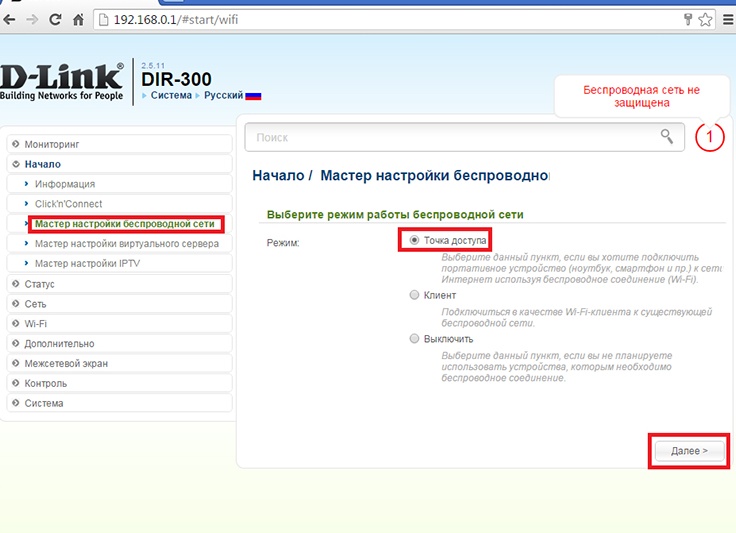

1. Со страницы расширенных настроек заходим во вкладку Wi-Fi, выбираем пункт Основные настройки; и устанавливаем желаемое имя беспроводной точки доступа SSID. После этого нажимаем Изменить;.

2. После этого рекомендуется также установить пароль на Вашу беспроводную сеть. Для этого зайдите в настройки безопасности Wi-Fi, выберите тип авторизации (рекомендуется WPA2/PSK), а затем введите любой пароль не менее 8 символов – это поможет защитить Вашу беспроводную сеть от несанкционированного доступа. Сохраните сделанные изменения.

Вот и все: теперь можете попробовать использовать интернет по беспроводному Wi-Fi соединению с ноутбука, планшета или любого другого оборудования.

Проверка статуса подключения к Интернет

Если подключение создано правильно и проблем со стороны провайдера нет, то в графе “Сетевая информация“, Статус подключения WAN будет написано подключено и Ваш ip-адрес.

Сохранение/восстановление настроек роутера

После проведения настроек, рекомендуется сохранить их, чтобы в случае возникновения проблем, можно было их восстановить. Для этого необходимо зайти во вкладку Система ,меню Конфигурация.

  1. Выберите сохранение текущий конфигурации, Для сохранения текущих настроек роутера Файл с настройками будет сохранен в указанное место на жёстком диске.
  2. Для восстановления настроек из файла, необходимо нажать и выбрать Загрузка раннее сохранённой конфигурации в устройство, указать путь к файлу с настройками, затем нажать кнопку.

Настройка роутера D-Link DIR 300 – пошаговая инструкция

В представленной теме поговорим о том, как настроить роутер D-Link DIR-300. Данная модель маршрутизатора, является наиболее популярной среди пользователей, поэтому вопросы по его настройке актуальны по сей день. В качестве примера все настройки будем производить на Wi-Fi роутере DIR-300 ревизии NRU B5, от интернет-провайдера Ростелеком. В частности рассмотрим процесс подключения роутера, настройки проводной и беспроводной сети Wi-Fi, установку пароля на вход в его интерфейс и на подключение к беспроводной сети. Одним словом, все самое необходимое для создания интернет-соединения и домашней локальной сети.

Читать еще:  Как синхронизировать закладки Google Chrome

Подключение

Перед тем, как настроить роутер D-Link DIR -300, его конечно же нужно подключить к сети интернет и к персональному компьютеру. Для каждого из этих соединений у маршрутизатора имеется свой разъем на его задней панели.

Как видно, для создания интернет-соединения предназначен одноименный разъем «Internet», в который необходимо воткнуть кабель провайдера. Все остальные 4 разъема «LAN» предназначены для проводного подключения любых периферийных устройств – компьютер, телевизор, медиаплеер, ресивер и т.д. Одним словом, всего того, что имеет поддержку данного типа соединения и может входить в состав локальной сети для обмена разного рода данными и выхода в интернет.

Также на задней панели присутствует кнопка «Reset», предназначенная для сброса всех настроек к заводским установкам. Сброс производится продолжительным нажатием на кнопку в течение 5-10 сек.

На передней панели устройства размещены индикаторы контроля его рабочего состояния и всех подключений.

  1. Индикатор питания
  2. Интернет-соединение. Имеет три типа сигнала – зеленый (соединение установлено), желтый (нет соединения) и мигающий зеленый (передача данных)
  3. Индикатор беспроводного соединения Wi-Fi. Также имеет 2 типа сигнала – зеленый (соединение установлено) и мигающий зеленый (передача данных)
  4. Индикаторы подключенных устройств. Как и все остальные зеленым свечением сигнализируют, что соединение установлено. Мигающим зеленым, что подключение отсутствует

Предварительная настройка подключения в Windows

Перед тем, как приступать к настройкам роутера DIR-300, да и любого другого, нужно произвести определенные настройки подключения в самой операционной системе.

Сразу хотим обратить внимание на то, что алгоритм действий по настройке подключения в Windows 7, Windows 8 и Windows 10 идентичны.

Итак, нам необходимо посмотреть свойства протокола интернета версии 4 (TCP/IPv4). После чего записать их или внести изменение. Делается это просто. Наводим курсор мыши на значок подключения в области уведомлений и, нажав на нем правой клавишей мыши, выбираем пункт «Центр управления сетями и общим доступом».

Далее выбираем «Изменение параметров адаптера».

После, нажимаем на значке проводного соединения правой клавишей мыши и в контекстном меню выбираем «Свойства».

На следующем шаге находим интересующий нас протокол TCP/IPv4 и снова жмем на «Свойства».

После всех проделанных действий попадаем в нужный нам раздел, в котором желательно выставить галочки — получить адрес IP и DNS серверов автоматически. Это позволит подключить компьютер в локальную сеть без риска его конфликта с другими устройствами сети на уровне сетевых адресов.

Если у вас в свойствах протокола данные галочки не стояли по умолчанию, то на всякий случай перепишите все настройки в файл и сохраните его. Возможно, если появится необходимость в присвоении каждому устройству в локальной сети статического IP-адреса, данные настройки могут пригодиться.

Настройка роутера D-Link DIR-300

Итак, приступаем к непосредственным настройкам маршрутизатора. Для этого, как уже говорилось ранее, он должен быть подключен к компьютеру или ноутбуку. Чтобы открыть интерфейс роутера D-Link DIR-300 необходимо в адресной строке любого браузера ввести его IP-адрес. Как правило, он имеет вид – 192.168.0.1 или 192.168.1.1.

Убедиться какой именно сетевой адрес вашего устройства можно посмотрев на этикетке, приклеенной на нижней части роутера.

После ввода действительного IP-адреса откроется окно для ввода логина и пароля. Как видно из скриншота выше, логин и пароль по умолчанию идентичны и имеют вид – admin.

Войдя в панель администрирования роутера D-Link DIR-300 можно приступить к его главным настройкам. В первую очередь нас интересует настройка интернет-соединения. Для этого открываем раздел «Сеть» и нажимаем на данный тип подключения «WAN».

Откроется окно его настроек, где необходимо выбрать тип подключения. На выбор дается два типа – IPoE и PPPoE. Какой именно из них вводить вам можно посмотреть в договоре, заключенным с провайдером или у технического специалиста, позвонив в техническую поддержку провайдера.

Кроме этого, на данной странице присутствует несколько других настроек, которые могут быть полезны.

  • MAC – уникальный сетевой идентификатор. Может пригодится если ваше сетевое устройство имеет привязку по MAC-адресу. Если это так, то в данное поле нужно вписать MAC-адрес сетевой карты вашего ПК. Как его узнать подробно описано в этой статье
  • Получить IP-адрес автоматически – ставим галочку, если на этапе настройки протокола TCP/IPv4 вы установили соответствующую настройку
  • Получить адрес DNS сервера автоматически – аналогично предыдущему пункту.

Настройка беспроводного подключения

Для выхода в интернет через роутер посредством беспроводного подключения необходимо данную функцию подключить. Чтобы это сделать заходим в раздел «Wi-Fi» — «Общие настройки» и ставим галочку «Включить беспроводное соединение».

Далее необходимо дать имя сети и пароль для подключения. Это нужно для ее идентификации при попытке подключения мобильных устройств и защиты от несанкционированного доступа.

Читать еще:  Устанавливаем драйвер веб-камеры для ноутбуков ASUS

Чтобы дать название сети заходим в «Основные настройки» и в поле «SSID» вписываем придуманное имя. Тут же выберите один из режимов работы беспроводной сети. Оптимальным считается — 802.11 b/g/n, как показано на скриншоте.

Для установки пароля заходим в раздел «Настройки безопасности», где в графе «Сетевая аутентификация» выставляем все как на скриншоте ниже и в поле «Ключ шифрования PSK» вписываем пароль.

Установка нового пароля на вход в админ-панель роутера

После того, как все необходимые настройки произведены, лучше подстраховаться и сменить пароль для входа в админ-панель, который по умолчанию соответствует логину, на более надежный. Для этого, открываем раздел «Система» и в пункте «Пароль администратора» прописываем новый код защиты, после чего сохраняем настройки.

На этом настройка роутера DIR-300 для создания проводного и беспроводного интернет-соединения завершена. Если необходимо создать локальную сеть, в рамках которой можно обмениваться файлами, слушать музыку и смотреть фильмы, допустим с компьютера на смартфоне, то здесь необходимо произвести ряд дополнительных настроек, в перечень которых входит – создание рабочей и домашней групп, открытия общего доступа к папкам и файлам и т.д. Впрочем, процесс настройки локальной сети через Wi-Fi роутер DIR-300, детально описано в этой статье.

Настройка D-Link DIR-300

Wi-Fi-точка роутер, стандарт Wi-Fi: 802.11b/g/n. Макс. скорость беспроводного соединения: 150 Мбит/с.

Для роутера D-Link DIR-300 у нас есть четыре варианта инструкций:

Инструкция по настройке роутера D-Link DIR-300 NRU B5 B6 B7

Авторизация

Для того, что бы попасть в веб-интерфейс роутера, необходимо открыть ваш Интернет браузер и в строке адреса набрать 192. 168.0.1, Имя пользователяadmin , Парольadmin (при условии, что роутер имеет заводские настройки, и его IP не менялся).

Смена заводского пароля

В целях безопасности рекомендуется сменить заводской пароль.

По умолчанию: Логин admin, пароль admin.

В интерфейсе роутера необходимо зайти во вкладку Система (System), меню Пароль администратора (Administrator password).

В поле Пароль (New Password) введите новый пароль.

В поле Подтверждение (Confirm Password) повторите новый пароль.

Затем нажмите кнопку Сохранить (Save Settings).

После этого, роутер предложит повторно зайти в его настройки.

Настройка подключения к Интернет

На странице Расширенные настройки; выберите Сеть; ⇒WAN;.

Нажмите на кнопку Добавить.

Настройка PPPoE подключения

  1. В поле Тип соединения: выберите PPPoE
  2. В поле Порт выбираем WAN-порт – он там указан как Port 5.
  3. Имя пользователя: Ваш логин из договора
  4. Пароль: Ваш пароль из договора
  5. Подтверждение пароля: повтор пароля
  6. Алгоритм аутентификации: Auto
  7. Keep alive – ставим галочку для постоянного подключения
  8. MTU – поменяйте значение на 1450 или меньше

В поле Разное проверьте, чтобы стояли галочки NAT и Сетевой экран.

Если провайдер предоставляет услугу интернет телевидения, поставьте галочку Включить IGMP.

Настройка L2TP подключения

  1. В поле Тип соединения: выберите L2TP + Динамический IP
  2. В поле Порт выбираем WAN-порт – он там указан как Port 5.
  3. Имя пользователя: Ваш логин из договора
  4. Пароль: Ваш пароль из договора
  5. Подтверждение пароля: повтор пароля
  6. Адрес VPN-сервера: пропишите адрес VPN-сервера провайдера
  7. Алгоритм аутентификации: Auto
  8. Keep alive – ставим галочку для постоянного подключения
  9. MTU – поменяйте значение на 1450 или меньше

В поле Разное проверьте, чтобы стояли галочки NAT и Сетевой экран.

Если провайдер предоставляет услугу интернет телевидения, поставьте галочку Включить IGMP.

Нажмите Сохранить;.

Настройка PPtP (VPN) при автоматическом получении локального IP адреса (DHCP)

  1. В поле Тип соединения (Connection Type): выберите PPTP+ Динамический IP
  2. В поле Имя вводим название подключения (можно не менять)
  3. Имя пользователя: Ваш логин из договора
  4. Пароль: Ваш пароль из договора
  5. Подтверждение пароля: повтор пароля
  6. Соединяться автоматически: ставим галочку
  7. MTU поменяйте значение на 1450 или меньше
  8. Алгоритм аутентификации: Auto
  9. Keep alive – ставим галочку для постоянного подключения
  10. Сохраняем настройки кнопкой Save кнопкой Перезагрузка перезагружаем роутер.

Настройка Wi-Fi на роутере

1. Со страницы расширенных настроек заходим во вкладку Wi-Fi, выбираем пункт Основные настройки; и устанавливаем желаемое имя беспроводной точки доступа SSID. После этого нажимаем Изменить;.

2. После этого рекомендуется также установить пароль на Вашу беспроводную сеть. Для этого зайдите в настройки безопасности Wi-Fi, выберите тип авторизации (рекомендуется WPA2/PSK), а затем введите любой пароль не менее 8 символов – это поможет защитить Вашу беспроводную сеть от несанкционированного доступа. Сохраните сделанные изменения.

Вот и все: теперь можете попробовать использовать интернет по беспроводному Wi-Fi соединению с ноутбука, планшета или любого другого оборудования.

Читать еще:  Дополнения для Mozilla Firefox, позволяющие загружать музыку из Вконтакте

Проверка статуса подключения к Интернет

Если подключение создано правильно и проблем со стороны провайдера нет, то в графе “Сетевая информация“, Статус подключения WAN будет написано подключено и Ваш ip-адрес.

Сохранение/восстановление настроек роутера

После проведения настроек, рекомендуется сохранить их, чтобы в случае возникновения проблем, можно было их восстановить. Для этого необходимо зайти во вкладку Система ,меню Конфигурация.

  1. Выберите сохранение текущий конфигурации, Для сохранения текущих настроек роутера Файл с настройками будет сохранен в указанное место на жёстком диске.
  2. Для восстановления настроек из файла, необходимо нажать и выбрать Загрузка раннее сохранённой конфигурации в устройство, указать путь к файлу с настройками, затем нажать кнопку.

Настройка и подключение роутера D-Link DIR-300.

Для того, чтобы приступить к настройке роутера D-Link DIR-300, открываем коробку, смело срываем с роутера наклейку оранжевого цвета. Про наклейку можно забыть.

Подключаем роутер к компьютеру проводом (патчкорд синего цвета), поставляющимся в комплекте.

Для начала настройки роутера D-Link DIR-300 открываем браузер (Internet Explorer, Firefox) и набираем в строке адреса 192.168.0.1.

Подключение по беспроводной сети к роутеру не всегда может быть успешно, так как помимо вашего роутера могут быть доступны и другие, есть возможность подключиться и настроить чужой роутер D-Link DIR-300.

Password: (оставляем поле пустым, хотя по привычке хочется ввести admin)

На вкладке “Установка”, выбираем вкладку “Установка Интернет”, а затем кнопку “Настройка Интернет-соединения вручную”.

Забегая вперед скажу, что адрес в локальной сети провайдера может выдаваться динамически или быть статическим, обычно по желанию пользователя. За статический адрес провайдеры обычно просят дополнительную абонентскую плату. Есть два варианта настройки роутера D-Link DIR-300, в зависимости от того, какой тип получения адресов в вашем случае, лично я использую статический адрес, так удобнее.

Настройка роутера D-Link DIR-300 с динамическим назначением IP-адреса.

Вариант настройки роутера D-Link DIR-300 №1, если адрес получается по DHCP, т.е. динамически.

В поле “Тип Интернет-соединения” выбераем “PPTP Dual Access” (именно dual access, принципиального отличия не знаю, но делать нужно именно так).

1. Выбираете подключение с динамическим назначением адреса провайдером “Динамический IP-адрес”.

2. MAC-адрес – если в сети провайдера есть привязка по MAC адресу, нажимаем Клонирование MAC-адреса, при этом роутер D-Link DIR-300 скопирует MAC-адрес с сетевого адаптера Вашего компьютера, актуально в случаях, если роутер приобретен не на момент подключения к провайдеру.

3. IP адрес/имя сервера– IP/Имя сервера провайдера.

4. Учетная запись PPTP – имя пользователя для авторизации в сети провайдера.

5. Пароль PPTP – пароль для авторизации в сети провайдера.

6. Повторный ввод пароля PPTP – повторяем пароль для авторизации в сети провайдера.

7. Выберите режим подключения – режим установки соединения. На рисунке выбрано “Always-on (Всегда)” для постоянного подключения. “Connect-on-Demand” – установка соединения при необходимости – то есть при появлении трафика, направленного в Интернет роутер устанавливает соединение, а при отсутствии активности более времени, указанного в “Maximum Idle Time” – отсоединяется. В случае выбора “Manual” – соединение устанавливается и завершается вручную.

8. Сохраняем изменения в настройках роутера D-Link DIR-300 нажатием кнопки “Сохранить настройки”.

Настройка роутера D-Link DIR-300 со статическим назначением IP-адреса.

1. Выбираем подключение со статическим значением адреса “Статический IP-адрес”.

2. IP-адрес – адрес, выданный Вам провайдером.

3. Маска подсети.

4. Шлюз провайдера.

5. DNS – DNS Server провайдера.

6. MAC-адрес – если в сети провайдера есть привязка по MAC адресу, нажимаем Клонирование MAC-адреса, при этом роутер скопирует мак с сетевого адаптера Вашего компьютера, актуально в случаях, если роутер приобретен не на момент подключения к провайдеру.

7. IP адрес/имя сервера– IP/Имя сервера провайдера.

8. Учетная запись PPTP – имя пользователя для авторизации в сети провайдера.

9. Пароль PPTP – пароль для авторизации в сети провайдера.

10. Повторный ввод пароля PPTP– повторяем пароль для авторизации в сети провайдера.

11. Выберите режим подключения- режим установки соединения. На рисунке выбрано “Always-on (Всегда)” для постоянного подключения. “Connect-on-Demand” – установка соединения при необходимости – то есть при появлении трафика, направленного в Интернет роутер устанавливает соединение, а при отсутствии активности более времени, указанного в “Maximum Idle Time” – отсоединяется. В случае выбора “Manual” – соединение устанавливается и завершается вручную.

12. Сохраняем изменения в настройках роутера D-Link DIR-300 нажатием кнопки “Сохранить настройки”.

После правильно произведенных настроек соединение роутера D-Link DIR-300 с сетью Интернет должно быть установлено, о чем будет свидетельствовать индикатор “Internet Online” в левой части экрана браузера.
