Как настроить роутер Mikrotik

Настройка роутера MikroTik

Содержание:

  1. Подключение роутера
  2. Проверка подключения по локальной сети
  3. Вход в настройки роутера
  4. Настройка интернета
  5. Настройка Wi-Fi
  6. Настройка IP TV
  7. Прошивка роутера

Подключение роутера

  • Подключите кабель выделенной линии Ethernet от Интернет провайдера в WAN-порт маршрутизатора. Для удобства, каждый порт маршрутизатора подписан и имеет своё обозначение.
  • Используя Ethernet-кабель из комплекта поставки, подключите персональный компьютер в один из свободных LAN-портов маршрутизатора так, как это показано на рисунке.
  • Подключите маршрутизатор в электросеть через адаптер питания из комплекта поставки

Настройка подключения по локальной сети на ПК

Проверьте подключение по локальной сети по инструкции

Вход в настройки роутера

Откройте браузер, введите в адресную строку адрес 192.168.88.1 и нажмите клавишу «Enter» на клавиатуре.

Если же роутер был приобретён у нас IP адрес мог быть изменён и указан на отдельном листочке, закрепленном на справочнике “Краткое руководство пользователя” данного роутера.

Появится окно ввода “Имя пользователя” и “Пароль”. Введите “admin” (с маленькой буквы, без кавычек) в “Имя пользователя” и “Пароль” оставьте пустым, эти данные используются для входа в настройки роутера по умолчанию.

Настройка интернета

Для настройки интернет соединеия на роутере MikroTik необходимо проделать следующую последовательность действий:

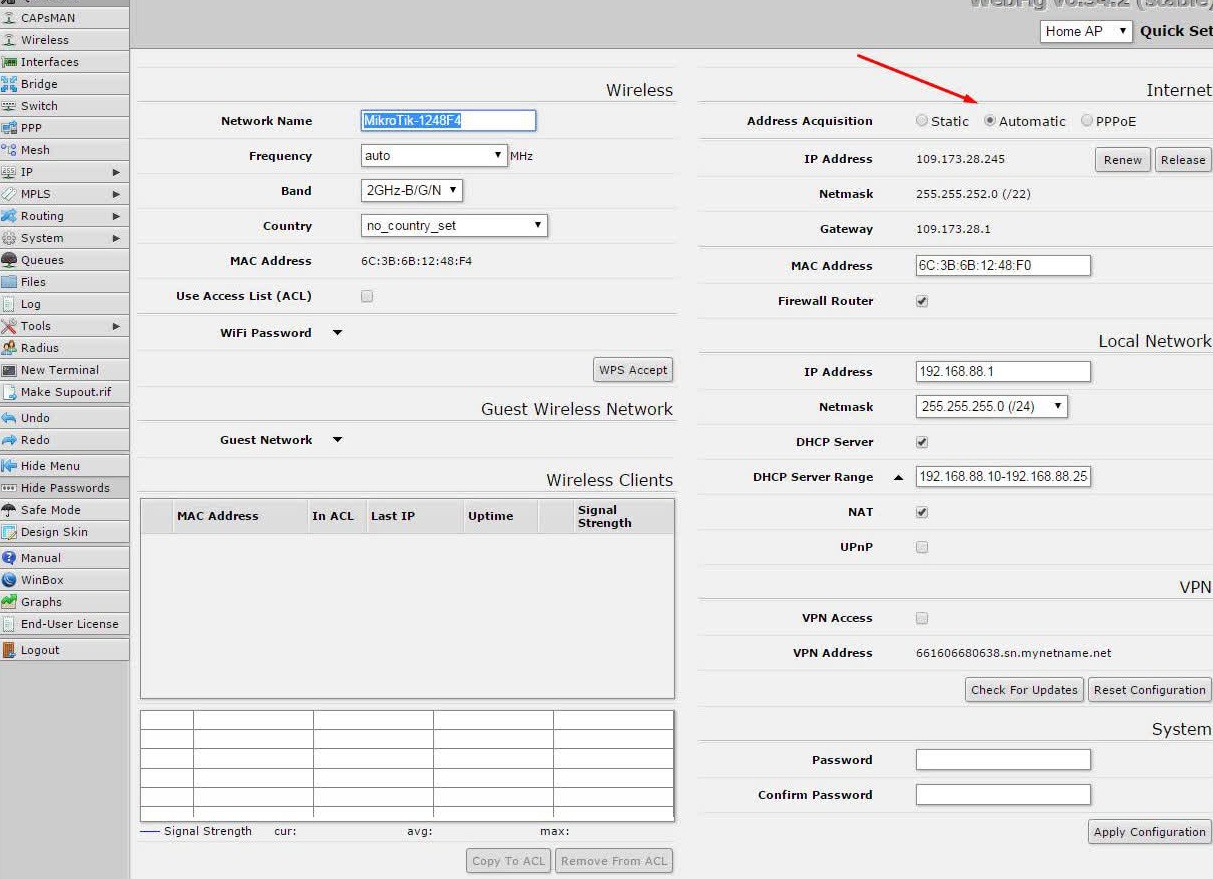

  1. В левом меню выберите первый пункт Quick Set.
  2. В открывшемся окне найдите пункт Address Acquisition и установите значение Automatic.

Настройка Wi-Fi

Для настройки Wi-Fi соединения на роутере MikroTik необходимо проделать следующую последовательность действий:

  1. Заходим в левой колонке в раздел Wireless и выбираем вкладку Security Profiles.
  2. В открывшемся окне нажимаем на кнопку Add New. В поле Name вводим произвольное имя профиля, в пункте Autentification Types ставим галочку напротив WPA2 PSK, в строке WPA2 Pre-Shared Key указываем произвольный ключ шифрования беспроводной сети. Его длина должна составлять не менее 8 символов. Нажимаем на кнопку Ok.
  3. Заходим во вкладку Interfaces и выбираем интерфейс по умолчанию wlan1. В открывшемся окне ставим галочку в пункте Enabled и из выпадающего списка Security Profile выбираем созданный нами выше профиль. Нажимаем на кнопку Ok.
  4. По завершению вышеописанных действий перезагружаем роутер. Настройка Wi-Fi соединения на этом закончена.

Настройка IP TV

Для настройки IPTV на роутере MikroTik проделываем следующее:

  1. Заходим в левой колонке в раздел Routing и из появившегося подменю выбираем IGMP Proxy. (Если этого раздела нет, установите актуальную версию прошивки)
  2. В открывшемся окне нажимаем на кнопку Add New. В пункте Interface из выпадающего списка выбираем значение br />
  3. Далее вновь нажимаем на кнопку Add New. В пункте Interface из выпадающего списка выбираем значение ether1-gateway, в пункте Alternative Subnets нажимаем на стрелочку, чтобы строка заполнилась записью 0.0.0.0/0, отмечаем пункт Upstreamгалочкой и нажимаем на кнопку OK.
  4. Далее в левой колонке заходим в раздел IP и из появившегося подменю выбираем Firewall.
  5. В открывшемся окне нажимаем на кнопку Add New. В пункте Chain из выпадающего списка выбираем значение input , в пункте Protocol нажимаем на стрелочку и выбираем из появившегося списка значение igmp. Нажимаем на OK .
  6. Далее вновь нажимаем на кнопку Add New. В пункте Chain из выпадающего списка выбираем значение forward , в пункте Protocol нажимаем на стрелочку и выбираем из появившегося списка значение udp, в пункте Dst. Port нажимаем на стрелочку и вводим в поле ввода значение 1234. Нажимаем на OK .
  7. Далее вновь нажимаем на кнопку Add New. В пункте Chain из выпадающего списка выбираем значение input , в пункте In. Interface из выпадающего списка выбираем значение ether1 , в пункте Protocol нажимаем на стрелочку и выбираем из появившегося списка значение udp, в пункте Dst. Port нажимаем на стрелочку и вводим в поле ввода значение 53.
  8. Далее находим пункт Action и выбираем из выпадающего списка значение Drop . Нажимаем на кнопку OK .
  9. Далее заходим в левой колонке в раздел Wireless и выбираем интерфейс wlan1 . Нажимаем кнопку Advanced Mode . В открывшемся окне находим пункт Tx Power Mode и выбираем из выпадающего списка значение all rates fixed . В поле ввода Tx Power указываем значение не более 17 . Нажимаем на кнопку OK .
  10. Заходим в левой колонке в раздел Bridge и на вкладке Filters нажимаем на кнопку Add New . В открывшемся окне в пункте Chain из выпадающего списка выбираем значение output , в пункте Out. Interface нажимаем на стрелочку и выбираем из появившегося списка значение wlan1, в пункте Packet Type нажимаем на стрелочку и выбираем из списка значение multicast. Далее прокручиваем страницу ниже, находим пункт Action и выбираем из выпадающего списка значение Drop . Нажимаем на кнопку OK .
  11. Настройка роутера завершена. При данной конфигурации роутера IPTV беспрепятственно вещается.
Читать еще:  Как узнать пароль от своего роутера

Как настроить роутер Mikrotik

Настройка роутера Mikrotik

Через утилиту winbox

Скачать данную утилиту возможно с сайта https://mikrotik.com/download

Ссылка на скачивание расположена в самом низу страницы.

При запуске утилиты, возможно подключиться по IP или MAC адресу. Для этого нажимает … и выбираем устройство, затем нажимаем Connect.

Заходим на роутер. В открывшимся окне заходим в IP -> DHCP Client.

Сначала выбираем необходимый нам интерфейс (WAN порт. По умолчанию ether1). Нажимаем на него 2 раза, открывается меню настройки DHCP Client’а. Нам необходимо в строке “Add Default Route” Выбрать значение “Special classless”. После этого нажимаем применить (Apply) и Renew, что бы роутер обновил маршруты. Закрываем открытые вкладки.

Создаем L2TP подключение. Для этого заходим в вкладку PPP. Нажимаем «+» и выбираем “L2TP Client”.

После того как откоется окно настроек нового интерфеса необходимо зайти во вторую вкладку «Dial Out». В данной вкладке необходимо прописать:

  1. Сервер для подключения (172.16.0.1),
  2. Имя и пароль для авторизации по L2TP,
  3. Включить добавление маршрутов, пункт «Add Default Route».

Заходим в настройки DNS (IP -> DNS).

Нам необходимо прописать DNS сервер для работы интернета. Прописываем 94.230.128.3 и 94.230.129.3. Жмем «ОК».

Настраиваем NAT. Заходим в настройки Firewall (IP -> Firewall). Выбираем вкладку NAT. И добавляем правило (жмем на «+»).

  1. Для начала необходимо выбрать «Out. Interface». Выбираем ранее созданное L2TP подключение.

Затем переходим на вкладку Action и выбираем тип «masquerade». Жмем «ОК». У нас должен появиться интернет.

После настройки роутера необходимо обновить его ПО.

Открываем System -> Packeges

Для обновления роутера необходимо нажать кнопку “Check For Updates”. Далее появиться следующее окно.

Нам отображается информация о том, что есть свежая версия ПО (текущая версия 6.15, свежая 6.32.3).

Возможно просто скачать (Download) или скачать и сразу обновить (Download & Upgrade). Mikrotik обновится при следующей перезагрузке и разница лишь в том, когда эта перезагрузка произойдет. При нажатии “Download & Upgrade” MikroTik уйдет на перезагрузку сразу после скачивания файлов.

Для настройки WiFi зайдите в меню Quick Set. Необходимые нам параметры «Network Name» – это имя WiFi сети (SSID) и «WiFI Password». После того как настройки будут произведены необходимо нажать «ОК» в правом вернем углу.

Чтобы настроить IPTV на роутерах MikroTik, сначала необходимо установить дополнительный пакет multicast. Для этого выполните следующее:

  1. Перейдите на оффициальный сайт MikroTik по ссылке http://www.mikrotik.com/download
  2. Определите, к какой серии относится ваш роутер, и версию операционной системы RouterOS, установленную на роутере. Если на сайте нет нужной версии, вам потребуется обновить операционную систему роутера до необходимой версии. Как это сделать можно прочитать в инструкции «Как прошить роутер.docx»;
  3. Нажмите на ссылку напротив Extra Packages и необходимой версии RouterOS, чтобы скачать дополнительные пакеты;

  1. Распакуйте скаченный архив с дополнительными пакетами;
  2. Откройте в Winbox меню Files;
  3. Перетащите из распакованной папки файл multicast-x.xx-mipsbe.npkв Winbox окно File List.

  1. Перезагрузите роутер через меню System – Rebootили через терминал командой system reboot.

После перезагрузки в меню System – Packages должен появиться модуль multicast.

Настройка IGMP Proxy

Откройте меню Routing – IGMP Proxy и нажмите синий плюсик, чтобы указать на какой порт приходит IPTV.

В выпадающем списке Interface выберите WAN порт, к которому подключен кабель интернет провайдера и поставьте галочку Upstream.

В поле Alternative Subnets укажите подсеть стриммеров: 10.0.0.0/8.

После ввода параметров нажмите кнопку OK.

Еще раз нажмите синий плюсик, чтобы указать на какие порты передавать IPTV.

В выпадающем списке Interface выберите порт, на который нужно пробросить IPTV, и нажмите кнопку OK. В Interface желательно указывать один конкретный порт, чтобы не было проблем с производительностью роутера.

Нажмите кнопку Settings и поставьте галочку напротив Quick Liave. Это позволит быстро переключаться между каналами.

Чтобы фаервол пропускал IPTV, необходимо добавить разрешающие правила. Откройте меню New Terminal

Выполните в терминале следующие команды:

/ip firewall filter add action=accept chain=input comment=”Allow IGMP” disabled=no in-interface=ether1 protocol=igmp

/ip firewall filter add action=accept chain=input comment=”IPTV UDP incoming” disabled=no dst-port=1234 in-interface=ether1 protocol=udp

/ip firewall filter add action=accept chain=forward comment=”IPTV UDP forwarding” disabled=no dst-port=1234 protocol=udp

ether1 – это интерфейс, на который приходит IPTV от провайдера. Если ваше имя отличается, укажите необходимое.

После этого откройте меню IP – Firewall и перейдите на вкладку Filter Rules. Созданные правила перетяните кнопкой мыши вверх выше запрещающих.

Читать еще:  Как отменить печать на принтере

Для работы IPTV через WiFI необходимо сделать следующее.

  1. Откройте меню Wireless.
  2. Зайдём в Interface и откроем настройки беспроводного адаптера wlan Перейдём в профессиональный режим настройки Advanced Mode.
  3. Перейдем на вкладку «Wireless». В данной вкладке необходимо включить функцию «WMM» (выбрать значение enable). Нажимаем «ОК».

192.168.88.1 – вход на роутер MikroTik (RouterOS)

Решил открыть раздел на этом сайте со статьями по роутерам MikroTik. И начать я решил с инструкции по входу в настройки роутера MikroTik. Рассмотрим подробно, как войти в RouterOS (на которой работают эти сетевые устройства) по адресу 192.168.88.1, и разберемся с возможными проблемами. Когда не открывается страница по адресу 192.168.88.1 и не заходит в настройки маршрутизатора.

Многие обходят роутеры MikroTik стороной. По той причине, что у них очень сложный web-интерфейс, и их очень сложно настроить. Операционная система RouterOS, на которой работают эти роутеры, немного сложная и сильно загружена разными настройками. С одной стороны это плохо, так как простому пользователю, который не сильно разбирается в этих фишках, будет сложно найти и настроить какую-то функцию. Но с другой стороны, есть возможность очень тонко настроить свой MikroTik. К тому же, эти роутеры очень надежные и производительные. И цена на них хорошая.

Это первая моя инструкция по MikroTik, и первое мое знакомство с самим брендом и системой RouterOS в том числе. И я хочу сказать, что там нет ничего сложно. Все основные настройки можно задать на главной странице (настройка Wi-Fi, подключение к интернету, смена пароля web-интерфейса) . Все что нужно, это подключиться к роутеру MikroTik по Wi-Fi сети, или по сетевому кабелю, зайти на IP-адрес 192.168.88.1 через браузер, задать необходимые параметры и сохранить.

Как зайти на 192.168.88.1 в настройки роутера MikroTik?

Устройство, с которого мы будем открывать настройки, должно быть подключено к маршрутизатору. Можно подключится по Wi-Fi сети. По умолчанию сеть открыта, без пароля. Или с помощью сетевого кабеля. В комплекте с моим MikroTik hAP Lite TC сетевого кабеля в комплекте не было, и это очень плохо.

На компьютере, в свойствах подключения (через которое вы подключены к роутеру) нужно поставить автоматическое получение IP-адреса. По умолчанию, как правило, там стоит именно автоматическое получение всех адресов. Если web-интерфейс роутера не откроется, то нужно в первую очередь проверить именно эти параметры.

Чтобы открыть панель уравнения маршрутизатором MikroTik, нужно в браузере перейти по адресу http://192.168.88.1. Подойдет любой браузер: Опера, Хром, Internet Explorer и т. д.

Вот так выглядит сам web-интерфейс RouterOS:

Как можно увидеть выше на скриншоте, на главной странице можно задать практически все необходимые параметры. Да, соглашусь, что если необходимо например сделать проброс портов, или еще что-то, то придется покопаться в настройках. Их там очень много

Почему не заходит на 192.168.88.1?

Самая популярная проблема – когда не удается открыть настройки по IP-адресу 192.168.88.1. Страница не открывается, или появляется ошибка, что “Не удается получить доступ к сайту”, “Отобразить страницу” и т. д.

В таком случае, попробуйте следующие решения:

  • Убедитесь, что в свойствах протокола IPv4 вашего подключения установлено автоматическое получение всех адресов.
    Подробнее об этом читайте здесь.
  • Проверьте, подключены ли вы к роутеру MikroTik. Доступа к интернету может не быть. Для входа на адрес 192.168.88.1 интернет не нужен.
  • Сделайте сброс настроек роутера.
  • По умолчанию, при входе в настройки RouterOS не нужно вводить пароль. Но его можно установить. И если появляется запрос пароля, который вы не знаете, или появляется ошибка “Неверный пароль”, то так же нужно делать сброс настроек роутера.
  • Больше информации по этой проблеме можно найти в статье: не заходит в настройки роутера. Не обращайте внимание, что статья написана на примере других IP адресов, а не 192.168.88.1.
  • Попробуйте открыть панель управления с другого браузера, или устройства.

Надеюсь, вы смогли зайти в настройки своего маршрутизатора MikroTik. У меня не возникло вообще никаких проблема. Все даже проще, чем с другими маршрутизаторами более популярных компаний. Почему проще? Нет пароля по умолчанию на Wi-Fi сеть и на доступ к веб-интерфейсу. Зайти на RouterOS не сложно, а вот разобраться в ней.

Быстрая настройка маршрутизатора MikroTik с нуля за 5 минут

В этой статье рассмотрим пошаговую инструкцию по настройке роутеров МикроТик с нуля для чайников

Для базовой настройки маршрутизатора с нуля нам нужно проделать ряд несложных шагов.

Читать еще:  Импорт закладок в Internet Explorer

Подключение маршрутизатора

Первым делом подключаем маршрутизатор как показано на рисунке

Будем считать что кабель провайдера у нас подключен в 1-й порт роутера, компьютер подключаем к любому другому порту. В параметрах сетевой карты компьютера ставим «Получить IP-адрес автоматически». Обычно этот параметр стоит по умолчанию.

Далее подключаемся к MikroTik через утилиту winbox, как это сделать читаем здесь. Напомню что пользователь по умолчанию admin пароль по умолчанию пустой. При первом подключении запустится скрипт автоконфигурации,

для простоты можно использовать его нажав кнопку OK. После чего маршрутизатор будет автоматически настроен и готов к работе.

Если же мы хотим самостоятельно настроить наш роутер, то жмем кнопку “Remove Configuration”, после чего МикроТик обнулит конфигурацию и можно настраивать все параметры вручную

Настройка подключения к провайдеру

Первым делом настроим подключение к провайдеру. Если провайдер выдает нам ip адрес автоматически (DHCP), то переходим в меню IP-DHCP Client b нажимаем кнопку добавить. Заполняем поля как показано на рисунке

Interface-выбираем интерфейс к которому подключен провайдер, в нашем случае это первый порт.

Add Default Route – ставим yes, если это подключение будет использоваться также в качестве маршрута по умолчанию.

Если же нужно настроить подключение к провайдеру по статическому ip адресу, то переходим в меню IP-Adresses Жмем на «+». В открывшемся окне заполняем параметры

Address — ip который нам выделил провайдер, обратите внимание, что адрес и маска подсети прописывается в одной строчке через слэш, например если провайдер выделил ip 10.10.10.10 маска подсети 255.255.255.0, то запись будет 10.10.10.10/24 или так же можно прописать 10.10.10.10/255.255.255.0

Interface— интерфейс подключения к провайдеру.

Подключение по PPPoE смотрите здесь

Подключение по PPTP смотрите здесь

Объеденение портов

Изначально на МикроТике все порты независимы, и изолированы друг от друга, нам же нужно объединить все остальные порты, кроме первого в один свич. Для этого объединим их в бридж, переходим в меню Bridge, вкладка Bridges и нажимаем добавить, вписываем имя интерфейса

Далее переходим на вкладку Ports и добавляем в созданный бридж оставшиеся порты по одному

Настройка локальной сети

Следующим шагом настроим нашу локальную сеть. Переходим в меню IP-Addresses и добавляем ip адрес для нашего локального интерфейса bridge.

В нашем примере сеть будет 192.168.0.1 c маской 255.255.255.0. В качестве интерфейса выбираем созданный выше бридж.

Настройка DHCP сервера

Что бы клиенты могли получать настройки сети автоматически нужно настроить DHCP сервер на MikroTik, для этого переходим в меню IP-DHCP Server b нажимаем кнопку DHCP Setup

После чего следуя указаниям мастера настраиваем необходимые параметры, более подробно по настройки сервера смотрите здесь

Настройка NAT

Для того что бы клиенты МикроТик могли выходить в интернет, нужно настроить трансляцию адресов или NAT. Для этого идем в меню IP-firewall. Вкладка NAT и добавляем правило.

Chain-srcnat

Out.Interface – порт подключения к провайдеру

Переходим на вкладку Action и выбираем masquerade

После чего жмем ОК. Более подробно по настройки NAT смотрите здесь

Настройка безопасности

После выше проделанных шагов, наш маршрутизатор готов к работе, и уже можно пользоваться интернетом, но нужно подумать о безопасности, что бы злоумышленники не смогли получить доступ к вашему МикроТику.

Первым делом установим пароль на маршрутизатор. Идем в меню System-Users? D открывшемся списке кликаем два раза по пользователю admin и нажимаем кнопку Password

В открывшемся окошке устанавливаем пароль, думаю не нужно напоминать, что пароль должен быть достаточно сложным

Следующим шагом в настройке безопасности будет настройка firewall, как это сделать читаем здесь.

На этом настройка маршрутизатора МикроТик завершена.

Вывод

Хотя роутеры MikroTik имеют очень много настроек, что пугает неопытных пользователей. На самом деле, как мы видим, что бы настроить маршрутизатор, для домашнего пользования нет ничего сложного.

Обучающий курс по настройке MikroTik

Нужно разобраться с MikroTik, но не определились с чего начать? В курсе «Настройка оборудования MikroTik» все по порядку. Подойдет и для начала работы с этим оборудованием, и для того, чтобы систематизировать знания. Это видеокурс из 162 уроков и 45 лабораторных работ, построен на официальной программе MTCNA. Проходить можно, когда удобно и пересматривать по необходимости – материалы курса выдаются бессрочно. Также есть 30 дней на личные консультации с автором. На пробу выдают 25 уроков бесплатно, заказать их можно на странице курса.
