Конфигурирование роутера ASUS RT-N10

Настройка Asus RT-N10

Беспроводной маршрутизатор стандарта N с интерфейсом EZ UI. Скорость передачи данных до 150 Мбит/с. Отсутствие драйверов, простота управления сетью. 2 беспроводные сети с помощью одного устройства.

Для роутера Asus RT-N10 у нас есть два варианта инструкций:

Инструкция по настройке роутера Asus RT-N10

На примере роутера Asus RT-N10 C1 ver. 3
Другие версии роутера: RT-N10 / N10 Ver. B / C1 / N10+ D1 / N10E / N10E B1 / N10P / N10U / N10U B

Авторизация

Для того, что бы попасть в веб-интерфейс роутера, необходимо открыть ваш Интернет браузер и в строке адреса набрать 192. 168.1.1, Имя пользователяadmin , Парольadmin (при условии, что роутер имеет заводские настройки, и его IP не менялся).

Настройка Wi-Fi на роутере

В интерфейсе роутера необходимо зайти во вкладку слева Дополнительные параметры, в открывшемся списке выбираем Беспроводная сеть.

Выставляем параметры следующим образом:

  1. Поле SSID: вводим название беспроводной сети. Значение в этом поле можно не менять.
  2. Метод проверки подлинности: WPA2-Personal
  3. Шифрование WPA: TKIP или AES
  4. Предварительный ключ WPA: вы должны ввести любой набор цифр, длиной от 8 до 63. Их также необходимо запомнить, чтобы Вы могли указать их при подключении к сети.
  5. Нажимаем ниже кнопку Применить

Настройка подключения к Интернет

В интерфейсе роутера необходимо выбрать вкладку слева Дополнительные параметры, в открывшемся списке выбираем WAN.

Настройка PPPoE подключения

  1. Тип WAN-подключения: PPPoE
  2. Получить IP адрес WAN автоматически: Yes
  3. Имя пользователя: Ваш логин по договору
  4. Пароль: Ваш пароль по договору
  5. MTU: 1472
  6. Сохраняем настройки кнопкой Применить.

Настройка L2TP подключения

  1. Тип WAN подключенияL2TP
  2. Включить WAN, Включить NAT, Включить UPnP – ставим везде ДА
  3. Получить IP адрес и подключиться к DNSавтоматически – ставим точку на ДА
  4. Имя пользователя и пароль – логин и пароль из договора
  5. VPN сервер – вводим ip-адрес или название vpn-сервера по договору
  6. Остальные параметры можно не менять. В имя хоста впишите что-нибудь по-английски. Сохраните настройки.

Настройка PPTP (VPN) при автоматическом получении локального IP адреса

  1. Тип WAN-подключения: PPTP
  2. Включить WAN, Включить NAT, Включить UPnP – ставим везде ДА
  3. Получить IP адрес и подключиться к DNS автоматически – ставим точку на ДА
  4. Имя пользователя: Ваш логин по договору
  5. Пароль: Ваш пароль по договору
  6. Сервер Heart-Beat или PPTP/L2TP(VPN): вводим ip-адрес или название vpn-сервера по договору
  7. Сохраняем настройки кнопкой Применить.

Настройка PPTP (VPN) при статическом локальном IP адресе

  1. Тип WAN-подключения: PPTP
  2. Получить IP адрес и подключиться к DNSавтоматически – ставим точку на Нет
  3. IP адрес: Вбиваем ваш IP адрес по договору
  4. Маска подсети: Вбиваем маску по договору
  5. Основной шлюз: Вбиваем шлюз по договору
  6. DNS сервер 1: и DNS сервер 2: вводите сервера вашего провайдера (Ростелеком Омск DNS 1: 195.162.32.5 DNS 2: 195.162.41.8)
  7. Имя пользователя: Ваш логин по договору
  8. Пароль: Ваш пароль по договору
  9. Сервер Heart-Beat или PPTP/L2TP(VPN): вводим ip-адрес или название vpn-сервера по договору
  10. Сохраняем настройки кнопкой Применить.

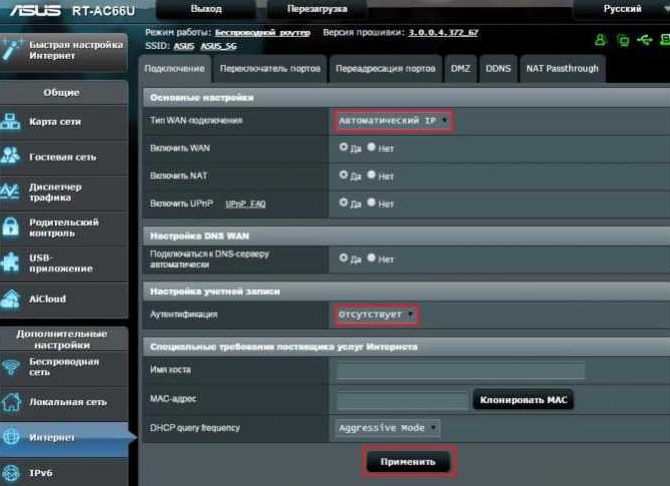

NAT при автоматическом получении IP адреса (DHCP)

  1. Тип WAN-подключения: Динамический IP
  2. Сохраняем настройки кнопкой Применить

Проверка статуса подключения к Интернет

Сохранение/восстановление настроек роутера

После проведения настройки, рекомендуется сохранить их, чтобы в случае возникновения проблем, можно было их восстановить. Для этого необходимо зайти во вкладку Дополнительные настройки, меню Администрирование;, вкладка Восстановить/Сохранить/Загрузить настройки.

  • Для сохранения текущих настроек роутера необходимо нажать кнопку Сохранить. Файл с настройками будет сохранен в указанное место на жёстком диске.
  • Для восстановления настроек настроек из файла, необходимо нажать кнопку Выберите файл, указать путь к файлу с настройками, затем нажать кнопку Отправить.

Внимание! Нажатие кнопки Восстановить приведет к восстановлению заводских настроек!

Настройка роутера asus rt n10u, подробная инструкция

Здравствуйте, сегодня мы поговорим о том, как настроить роутер asus rt n10u. Отличный представитель и rt n10. Особенностями данного роутера является встроенный USB порт, который позволяет не только использовать его для 3g модемов, но и подключать к нему различные USB накопители, принтер. Как и все модели из серий рт н10 он поддерживает все популярные типы подключений к интернету (PPTP, PPPoE, L2TP и д.р.). Скорость беспроводного соединения достигает 150Мбит/с, а также имеет 4-порта для кабеля с rj-45 соединением со скоростью передачи данных 100мбит/с. Эта модель подойдет как и для квартир, так и для маленького офиса. Итак, я представлю вам подробную инструкцию по настройке данной модели.

Содержание:

Подключение маршрутизатора к компьютеру

Для того, чтоб лучше понимать данный маршрутизатор, давайте подробно разберем заднюю панель.

Начнем по порядку.

  • Сброс настроек (Reset) – зажав данную кнопку любым тонким предметом и удерживая 10-20 секунд вы сбросите настройки роутера на стандартные.
  • Кнопка включения/отключения- думаю, тут все понятно, включаем и выключаем роутер.
  • Разъем питания – сюда подключается блок питания роутера.
  • Порт WAN(internet)- в данный порт вставляется интернет кабель вашего провайдера.
  • Порты LAN(1-4)- это порты для соединения роутера с различными устройствам через провод, напр. компьютер, ноутбук, телевизор и т.д.
  • WPS – данная кнопка предназначена для автоматического подключение к роутеру по Wi-Fi, настраивается на Windows 7. Не советую использовать не разобравшись.
  • USB порт – позволяет подключать к роутеру 3g модемы. Также можно подключить накопители памяти или принтер.
Читать еще:  Как перевернуть экран на Windows 8

Теперь можно составить краткую схему подключения маршрутизатора к компьютеру:

  • Подключаем интернет провод в порт WAN. Если вы используете 3g модем — вставляем его.
  • Берем короткий провод, который шел в комплекте, и вставляем в любой из портов LAN, а другой конец — в сетевую карту компьютера.
  • Подключаем блок питания, и включаем его в сеть(220v-розетка).
  • Ну и включаем роутер кнопкой вкл/выкл.

Настройка сетевой карты Windows XP,7

Пред тем как начать настраивать роутер asus rt n10u нужно убедиться в том, что он корректно подключился к компьютеру. Для этого нам нужно выставить настройки сетевой карты на получение ip адреса автоматически.

Для Windows XP:

Ищем на рабочем столе «Сетевое окружение», кликнем по нему правой кнопкой мыши, выберем самый нижний пункт «Свойства».

Затем делаем как указано на рисунки ниже.

Для Windows 7:

На Виндовс 7 , в нижнем правом углу, возле часов находится маленький мониторчик, жмем на него и выбираем надпись «Центр управления сетями и общим доступом».

Мониторчик может находиться также

После этого, в открывшемся окне находим и жмем на надпись «Подключение по локальной сети»

Затем действуем по рисункам ниже:

Все, теперь мы можем быть уверены, что подключение пройдет правильно.

Вход в настройки asus rt n10u

Вход в данную модель осуществляется также, как и в остальные модели роутеров н10. Открываем любой браузер (Опера, Мазила, Яндекс браузер, Гугл хром и т.д.), в адресной строке набираем 192.168.1.1 . Высветится окно авторизация и попросит ввести нас логин и пароль, водим Имя пользователя –admin, пароль – admin. И жмем «Вход»

Если вы первый раз настраиваете роутер, перед вами откроется окно быстрой настройки. Нам оно не нужно, поэтом жмем на домик в верхнем правом углу.

Перед вами откроется стартовый интерфейс настройки :

Настройка интернета PPTP, PPPoE, L2TP и 3g

Настройка типа соединения PPTP — Аист Тольятти, Уфанет(UfaNet).

Для настройки данного типа соединения перейдем в раздел «Интернет» и выберем пункте «Тип WAN-подключения» в меню «PPTP»

Здесь нам нужно заполнить всего три поля:

  1. Имя пользователя – Ваш логин у провайдера, написан в договоре, или узнайте в тех поддержке вашего провайдера.
  2. Пароль – так же указан в договоре либо тех поддержка.
  3. VPN сервер – должен тоже быть указан в договоре. Если нет договора и вы не знаете своих настроек то звоните провайдеру в тех.поддержку.

Остальные настройки без изменения. После этого жмем «Принять».

Настройка типа соединения L2TP для Билайн.

Рассмотрим данный тип подключение на примере провайдера Билайн:

  1. Выберем «Тип WAN-подключения»- L2TP
  2. Введем Имя пользователя- номер договора Билайн, пароль- тот же,что и при входе в личный кабинет.
  3. VPN сервер — tp.internet.beeline.ru .

Затем нажмите кнопку «принять».

Настройка типа соединения PPPoE – Ростелеком

Теперь рассмотрим один из простых способов подключение интернета. Выберем в меню «Тип WAN-подключения» пункт PPPoE.

Затем нам нужно ввести только Имя пользователя – логин по договору, и пароль – смотреть также в договоре, если нет договора то звоните в тех.поддержку.

Остальные настройки оставляем без изменения. После этого жмите на кнопку «Принять».

Настройка 3g подключение к интернету – МТС, Мегафон

Этот роутер имеет возможность настройки интернета через 3g модем. Для настройки данного типа подключения к интернету:

  1. Переходим в раздел «USB – приложение»
  2. Выберем пункт «3G/4G»

В открывшимся окне нужно заполнить данные. Нам нужно обязательно выбрать страну(для того чтобы роутер предложил нам список 3g/4g — операторов). Теперь в разделе «IPS» выберем оператора нашего 3g/4g модема. Затем введем те данные, которые нужны при подключений данного оператора (например: «Набираемый номер», «Имя пользователя (Логин)», «Пароль»). Затем жмем «Принять».

На рисунки ниже представлен пример подключения в Украине к оператору «Интертелеком».

Настройка Wi-Fi роутера asus rt n10u

После настройки интернета настроим беспроводную сеть и безопасность сети. Для этого перейдем в раздел «Беспроводная сеть». И зададим ваши данные:

    В поле (SS >

После выполнения всех действий настройка asus rt n10u завершена. Всем удачи!

Видео: Настройка пароля на wi-fi asus и создание различных сессий подробно

.

Настройка ASUS RT-N10U

Настройка Wi-Fi-роутера ASUS RT-N10U

Маршрутизатор ASUS RT-N10U позволяет подключить до 4 устройств в квартире при помощи проводных линий связи на скорости до 100 Мбит/сек, а также обеспечивает подключение беспроводных устройств со скоростью беспроводной передачи данных до 150 Мбит/сек. Рассмотрим необходимые настройки данного маршрутизатора для работы в сети «Инсис».

1. Подключение маршрутизатора к ПК, на котором производится настройка:

Подключите входящий кабель «Инсис» к синему порту на маршрутизаторе (на нем иконка планеты), далее патчкордом необходимо соединить сетевую карту вашего ПК с одним из четырех желтых портов на роутере (иконки с цифрами 1-4). Настройки получения IP-адреса в данном случае на сетевой карте должны быть в значении «Получить автоматически». Более подробно о настройках сети на ethernet-интерфейсе ПК вы можете узнать в разделах помощи «Инструкция по настройке сети в Windows. »:

Читать еще:  Удаление Windows.old в Windows 10

2. Вход на интерфейс настройки маршрутизатора:

Для входа в интерфейс настройки маршрутизатора необходимо открыть браузер (Internet Explorer, Mozilla Firefox, Google Chrome, Opera и т.д.) и ввести адрес http://192.168.1.1/. Имя пользователя по умолчанию – admin, пароль – admin. Если вы не можете зайти в web-интерфейс, или маршрутизатор ранее был настроен для использования в других условиях, рекомендуем восстановить заводские настройки или проверить настройку сетевых реквизитов на ПК. Заводские настройки на данном роутере восстанавливаются нажатием скрытой кнопки «reset» в течение 5 секунд, затем кнопку нужно отпустить. После этого индикаторы на роутере погаснут и снова загорятся, что будет означать сброс текущих настроек и восстановление настроек по умолчанию. Настройки на ПК должны быть установлены в значение «Получить автоматически». Как изменить настройки сети на ethernet-интерфейсе ПК вы можете узнать в разделах помощи «Инструкция по настройке сети в Windows. ».

3. Обновление версии прошивки:

Если интерфейс настройки маршрутизатора выполнен в светло-синем тоне, необходимо обновить версию прошивки маршрутизатора. Для этого нужно зайти в раздел «Администрирование – Обновление микропрограммы» и загрузить файл новой микропрограммы, нажав «Обзор» и «Отправить», предварительно скачав файл новой программы по ссылке http://www.asus.com/ru/Networking/RTN10U_B/HelpDesk_Download/ или http://www.asus.com/ru/Networking/RTN10U/HelpDesk_Download/, в зависимости от ревизии вашего роутера (можно посмотреть на коробке/роутере).

4. Быстрая настройка:

При первоначальной настройке роутера предлагается использование «быстрой настройки». Сначала вы видите интерфейс приветствия:

Необходимо нажать «Перейти», а затем «Настройка вручную». Далее, предлагается сменить стандартный пароль на роутере:

Вводим новый пароль, подтверждаем его и нажимаем «Далее»:

Здесь необходимо выбрать режим работы роутера. В данном случае нам необходим беспроводной роутер, поэтому делаем выбор и нажимаем «Далее»:

Затем необходимо выбрать тип подключения. В сети Инсис используется статический IP-адрес. Выбираем его и нажимаем «Далее»:

В этом пункте необходимо прописать данные из вашего договора. Так как в сети Инсис привязки по MAC-адресу нет, последнюю строку можно пропустить. Нажимаем «Далее»:

Здесь необходимо выбрать имя вашей Wi-Fi-сети и пароль к ней. После нажатия «Применить» и «Далее» роутер будет готов для работы в сети Интернет.

Далее мы рассмотрим настройку роутера из основного меню, так как «Быстрая настройка» не дает нам возможности включить все необходимые нам функции.

5. Настройка доступа в сеть Интернет:

В случае, если при «Быстрой настройке» возникли проблемы, либо необходимо изменить настройки WAN-интерфейса роутера в разделе «Интернет – Подключение» установите следующие параметры:

После этого необходимо нажать «Применить».

6. Настройка беспроводной сети:

В случае, если при «быстрой настройке» возникли проблемы, либо необходимо изменить настройки беспроводной сети роутера в разделе «Беспроводная сеть – Общие» установите следующие параметры:

Также в разделе «Беспроводная сеть – Профессионально» существуют важные параметры, которые необходимо изменить:

После изменения параметров нажимаем «Применить».

7. Настройка работы IPTV:

Если вы планируете смотреть IPTV на вашем роутере, необходимо изменить некоторые настройки, так как первоначально возможности просмотра IPTV заблокированы.

Для начала необходимо зайти в раздел «Локальная Сеть-IPTV» и произвести следующие изменения:

Данные параметры необходимо включить, а затем нажать «Применить».

Также не стоит забывать, что при просмотре IPTV по Wi-Fi настройки необходимо изменять в соответствующем разделе. Об этом мы писали в пункте 6.

8. Ответы на ICMP- запросы:

Для диагностики качества соединения, при обращении в службу технической поддержки, необходимо разрешить вашему роутеру отвечать на ICMP-запросы. Делается это в разделе «Брандмаэур – Общие». Необходимо выбрать «Да» в строке «Отвечать на пинг-запросы из WAN» и нажать «Применить».

9. Смена стандартного пароля:

Для обеспечения безопасности рекомендуем вам сменить стандартный пароль на роутер. Для этого зайдите в раздел «Администрирование – Система» и введите выбранный вами логин и пароль. После этого необходимо нажать «Применить»:

10. Обновление прошивки:

Настроек, произведенных в предыдущих пунктах достаточно для выхода в сеть Интернет, но для более стабильной и качественной работы рекомендуется обновить версию микроконтроллера маршрутизатора. Делается это в разделе «Администрирование – Обновление микропрограммы». Необходимо либо нажать «Проверить» и при обнаружении более свежей версии прошивки нажать «Применить», либо по ссылке http://www.asus.com/ru/Networking/RTN10U_B/HelpDesk_Download/ или http://www.asus.com/ru/Networking/RTN10U/HelpDesk_Download/ в зависимости от ревизии вашего роутера (можно посмотреть на коробке/роутере), в разделе «Программное обеспечение» скачать последнюю версию прошивки, выбрать её нажав «Выберите файл» и нажать «Отправить». После этого версия микроконтроллера обновится.

Данных настроек достаточно для комфортной работы в сети Интернет. Если у вас остались вопросы, вы всегда можете обратиться в круглосуточную техническую поддержку по телефону 8-800-755-05-55.
