Как обрезать линию в AutoCAD

Команда “Обрезать” в Автокаде (Autocad)

При построении очень часто обнаруживаются фрагменты отрезков, дуг и пр., которые “вылезли” за пределы объектов, возникает вопрос как обрезать линии в Автокаде. Для обрезки таких фрагментов в Автокаде служит команда “Обрезать”. В качестве элементов подрезки могут также случить отрезки, прямоугольники, сплайны, лучи и т.д.

Обрезка в Автокаде осуществляется путем указания так называемой режущей кромки и фрагмента объекта, который после пересечения с этой кромкой должен быть удален.

Команда обрезать в Автокаде, как и другие команды Редактирования в Автокаде очень востребована и удобна в использовании, если детальнее её изучить. Вызвать команду “Обрезать в Автокаде” можно как всегда несколькими способами:

1. На вкладке “Главная”панель “Редактирование”.

2. Введя ключевик “ОБР”, а затем нажав “Enter”.

Так все таки как же обрезать в автокаде? Чтобы ответить на этот вопрос, необходимо рассмотреть составляющие обрезки: как обрезать линии в Автокаде, как в Автокаде обрезать изображение и как в Автокаде обрезать объект, и изучить общие уроки или азы как работать с Автокадом. Для начала надо выбрать режущую кромку (или кромки), а затем придется выбрать подрезаемые объекты.

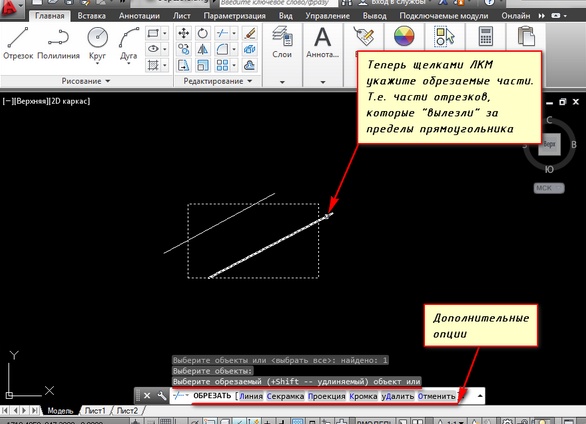

Наведём пример как в Автокаде обрезать объект: допустим Вам надо обрезать часть отрезка, вышедшего за пределы прямоугольника. В этом случае режущей кромкой будет сам прямоугольник, а подрезаемым объектом – часть отрезка за пределами прямоугольника. Весь процесс я представил на рисунке.

Режущих кромок, как и подрезаемых объектов может быть много. Например, я иногда выделяю в качестве режущих кромок все объекты или большую их часть. А затем щелкаю ЛКМ по тем элементам, которые хочу обрезать. Сразу после указания объекта производится его подрезка. Закончить подрезку можно нажатием клавиши “Enter” или “Esc”. В качестве подрезаемых объектов могут быть и части самих режущих кромок.

Кстати, если при выборе обрезаемых объектов, выбор производить с нажатой клавишей “Shift”, то объекты будут не обрезаться, а удлиняться.

При выборе подрезаемых объектов можно воспользоваться следующими опциями:

✗ Линия и Секрамка – позволяют выбирать подрезаемые объекты при помощи временной ломанной линии и секущей рамки.

✗ Кромка – включает/выключает режим продолжения кромки до воображаемого пересечения.

При включенном режиме подрезка в AutoCAD будет производиться и в тех случаях, когда подрезаемый объект не явно пересекается с режущей кромкой. Включен этот режим или нет, видно из запроса командной строки при вызове команды “Обрезать” в Автокаде.

Если написано “Кромки = Без продолжения”, это означает, что режим выключен. Включить его можно перед выбором подрезаемых объектов, введя в командную строку (или просто с клавиатуры) букву “С”.

✗ Отменить – опция, позволяющая отменить подрезку последнего объекта, не отменяя выполнение полностью всей команды.

✗ уДалить – эта опция позволяет удалять какие-либо объекты, не прерывая выполнение команды обрезки. После того как вы используете какую-либо опцию, вы опять вернетесь к указанию подрезаемых объектов.

Что ж. Команда “Обрезать” в Автокаде довольна проста в использовании, но тем не менее очень полезна. Теперь вы знаете, как обрезать в Автокаде. И имеет несколько неявных суб-опций, с которыми, я думаю, Вы сразу же разберетесь. А если возникнут сложности мы всегда поможем разобраться как научиться работать в Автокаде просто и эффективно!

AutoCAD

Знания

Изучите основы и оттачивайте навыки для повышения эффективности работы в AutoCAD

ОБРЕЗАТЬ (команда)

Автор:

Обрезка объектов в соответствии с кромками других объектов.

Для обрезки объектов выберите контуры и нажмите клавишу ENTER. Затем выберите объекты, которые нужно обрезать. Для использования всех объектов в качестве границ нажмите ВВОД в ответ на запрос выбора объектов.

Отображаются следующие запросы.

Выберите режущие кромки

Указание одного или нескольких объектов, которые будут использоваться в качестве границы для обрезки. Команда ОБРЕЗАТЬ проецирует режущие кромки и подлежащие обрезке объекты на плоскость XY текущей ПСК.

Читать еще:  Что делать, если тормозит видео на YouTube

Обрезаемый объект

Задание обрезаемого объекта. Если при обрезке возможно образование нескольких результирующих объектов, требуемый результирующий объект определяется положением первой точки выбора.

Выбор с помощью клавиши Shift для удлинения

Удлинение выбранных объектов вместо их обрезки. Эта опция предоставляет удобный способ переключения между обрезкой и удлинением объектов.

Линия

Выбор всех объектов, пересекающих линию выбора. Линия выбора – это последовательность временных линейных сегментов, заданная с помощью двух или более точек. Линия выбора не образует замкнутый контур.

Секрамка

Позволяет выбрать объекты, находящихся внутри прямоугольной области, определенной двумя точками, и пересекающих ее.

Проекция

Задание режима проецирования, используемого при обрезке объектов.

Без проецирования. Команда обрезает объекты, пересекающие режущую кромку в 3D пространстве.

Проецирование на плоскость XY текущей ПСК. Команда обрезает объекты, не пересекающие режущую кромку в 3D пространстве.

Проецирование вдоль текущего направления взгляда. Команда обрезает объекты, пересекающие кромку под текущим углом зрения.

Кромка

Определение способа обрезки объекта: по продолженной кромке другого объекта или только до объекта, который пересекает подлежащий обрезке объект в трёхмерном пространстве.

Удлинение режущей кромки до пересечения с 3D объектом.

Объект обрезается только до режущей кромки, пересекающей его в 3D пространстве.

Удалить

Удаление выбранных объектов. С помощью этого параметра удобно стирать ненужные объекты, не выходя из режима команды ОБРЕЗАТЬ.

Отменить

Отмена последнего действия команды ОБРЕЗАТЬ.

Команда Обрезать в Автокаде

Команда редактирования в AutoCAD
Обрезать
Определение
Обрезание объектов – обрезка объектов в соответствии с кромками других объектов.
Инструмент
Инструмент Обрезать – команда, позволяющая обрезать лишние фрагменты объектов (прямая, отрезок, круг, штриховка и т.д), выступающие за основные контуры (образующие линии) чертежа.
Команда
Обрезать/Trim
Объект
Подрезанный объект

Команда Обрезать помимо 2D проектирования в Автокаде используется также в 3D моделировании.

Обрезка объекта в Автокад осуществляется путем указания режущей кромки и фрагмента объекта, который после пересечения с кромкой должен быть удален.

В качестве объектов подрезки в Автокад (режущих кромок) могут выступать:

Приступить к обрезке объектов в Автокаде можно одним из следующих способов (вызвать команду Обрезать):

После вызова команды в командной строке появится запрос:

Выберите объекты или :

в ответ на который нужно выбрать режущие кромки а именно что необходимо выбрать: объекты, которые будут обрезать другие объекты в Автокад (режущие кромки) или подрезаемые объекты. Соответственно надо выбрать режущую кромку (или кромки), которые будут в Автокад подрезать объекты. Выберем две вертикальные крайние линии, которые должны обрезать выступающие концы горизонтальных линий и нажмем “Enter”. Режущие кромки подсвечиваются синим цветом при включенном аппаратном ускорении. В командной строке появится запрос:

Опции “Линия/Секрамка” команды “Обрезать” в Автокад позволяют осуществлять выбор объектов, подлежащих обрезанию, с помощью пересекающей ломаной линии и секущей (пересекающей) рамки, соответственно.

Выберем опцию “Линия”, введя в командную строку букву “Л” и, нажав “Enter”. Программа выдаст запрос:

Т.е. мы можем выделить обрезаемые объекты в Автокаде временной ломаной линией, указав точки на чертеже, или нажать левую кнопку мыши и, удерживая ее, переместить курсор, создавая тем самым произвольную секущую (пересекающую) линию.

Укажем несколько точек на чертеже с помощью мыши таким образом, чтобы ломаная линия пересекла выступающие горизонтальные концы линий и нажмем “Enter”.

Т.е. необходимо указать два диагональных угла секущей рамки, которая выберет объекты для подрезки в Автокад. Режущие кромки те же. Выберем секущей рамкой все горизонтальные линии. Система отобразит запрос:

Первый запрос показывает “Нет пересечения с режущей кромкой”.

Внутреннюю рамку формата А4 в Автокад построили.

Обрезка базовых линий

Для обрезки линий нам понадобится инструмент Обрезать. Для начала мы обрежем линию, представляющую на чертеже контур нижней угловой полки шириной 200 мм (линия, которая была создана первой на предыдущем этапе). В качестве секущего ребра мы будем использовать линию наружного контура боковой стенки малой тумбы (линия, которая была создана последней на предыдущем этапе).

1. Запустите инструмент Обрезать, щелкнув на кнопке Обрезать панели инструментов Изменить или введя в командном окне команду Обрезать или просто обр.

2. В ответ на предложение выбрать секущее ребро выберите линию, которая находится выше нижней горизонтальной линии габаритов рабочей зоны на 696 мм (400 + 296 мм), а затем нажмите Enter для завершения выбора (на рис. 4.12 эта линия показана пунктиром).

Рис. 4.12 Выбор линии, подлежащей обрезке (секущее ребро показано пунктиром)

3. AutoCAD предложит выбрать линию, подлежащую обрезке. Щелкните на вертикальной линии, которая была создана на предыдущем этапе первой, ниже секущего ребра, как показано на рис. 4.12, а затем нажмите Enter для завершения работы команды Обрезать.

4. Снова запустите команду Обрезать, нажав Enter, и обрежьте ту же вертикальную линию сверху, выбрав в качестве секущего ребра горизонтальную линию, показанную на рис. 4.13 пунктиром.

Рис. 4.13 Выбор линии, подлежащей обрезке (секущее ребро показано пунктиром)

5. Нажмите два раза Enter, а затем выберите в качестве секущего ребра получившийся в п. 4 вертикальный отрезок, обозначающий контур полки, а в качестве обрезаемой линии – горизонтальную линию, которая в п. 4 была секущим ребром.

6. Добившись результата, показанного на рис. 4.14, снова перезапустите команду Обрезать двойным нажатием Enter и выберите в качестве секущих две горизонтальные линии, показанные на рис. 4.14 пунктиром. Нажав Enter для завершения выбора секущих, в ответ на приглашение AutoCAD выбрать отрезаемые части линий, щелкните на вертикальной линии, образующей контур малой тумбы, сначала под нижним секущим ребром, а затем, как показано на рис. 4.14, над верхним секущим ребром.

Рис. 4.14 Формирование контура малой тумбы

7. Теперь можно избавиться от горизонтальных линий, выходящих за пределы контуров малой тумбы, которые мы использовали в качестве секущих ребер на предыдущем этапе. Перезапустите команду Обрезать, выберите в качестве секущего ребра вертикальную линию контура малой тумбы (показана пунктиром на рис. 4.15), а затем, нажав Enter для завершения выбора, щелкните сначала на нижней горизонтальной линии, а затем на верхней, как показано на рис. 4.15, для их обрезки.

Рис. 4.15 Завершение формирования контура малой тумбы

8. Нам осталось избавиться от двух вспомогательных линий. Их можно было бы обрезать с помощью инструмента Обрезать, но в данном случае удобнее воспользоваться инструментом Сопряжение. Поэтому завершите работу команды Обрезать нажатием Enter и запустите команду Сопряжение, щелкнув на кнопке Сопряжение панели инструментов Изменить или введя в командном окне соп.

9. Убедившись в том, что радиус сопряжения остается нулевым, щелкните на двух вспомогательных линиях так, как показано на рис. 4.16. AutoCAD выполнит сопряжение и выполнение команды Сопряжение автоматически завершится.

Рис. 4.16 Удаление вспомогательных линий путем их сопряжения

Совет. При использовании инструментов Сопряжение и Обрезать следуйте такому правилу: инструмент Сопряжение применяется для сопряжения пересечения двух линий в самых простейших случаях. Во всех остальных случаях применяется инструмент Обрезать.

Внимательно присмотревшись к чертежу, вы заметите, что горизонтальные линии контура малой тумбы выходят за контур левой боковой стенки рабочей зоны. Для их отсечения нужно использовать инструмент Обрезать, однако при текущем масштабе просмотра это будет сделать, мягко говоря, непросто. Поэтому давайте уменьшим масштаб так, чтобы изображение пересечения линий увеличилось.
