Из чего состоит материнская плата

Устройство и основные разъемы
материнской платы

Статья описывает предназначение, строение и принципы работы материнской платы.

Читатель узнает, как выбрать системную плату, оценить ее функциональные возможности а также подобрать совместимые с ней устройства.

Содержание:

Устройство материнской платы

Системная (материнская) плата (англ. – motherboard, mainboard, MB, разг. – мамка, мать, материнка) – это основная плата, к которой подсоединяются все части компьютера (процессор, видеокарта, ОЗУ и др.), устанавливается в системном блоке. Главная задача материнской платы – соединить и обеспечить совместную работу всех элементов компьютера.

Основой любой современной материнской платы является набор системной логики, который чаще называют чипсетом (от англ. chipset). Чипсет – это совокупность микросхем, обеспечивающих согласованную совместную работу составных частей компьютера и их взаимодействие между собой. Чипсет, как правило, состоит из двух основных микросхем, чаще всего называемых “северным” и “южным” мостами.

Северный мост (North br />Южный мост (Southbridge, ICH (I/O controller hub), периферийный контроллер, контроллер ввода-вывода) – обеспечивает подключение к системе менее скоростных устройств, не требующих высокой пропускной способности – жёсткого диска, сетевых плат, аудиоплаты и т.д., а также шин PCI, USB и др., в которые устанавливаются разного рода дополнительные устройства. Клавиатура и мышь также замыкаются на южный мост.

Наличие северного и южного мостов – классическая, общепринятая схема построения чипсета, на котором базируется системная плата. Но существуют также схемы, отличающиеся от традиционных. Это касается в первую очередь компьютеров на базе современных процессоров, содержащих в себе элементы, в большей или меньшей степени выполняющие функции северного моста (чаще всего – контроллер оперативной памяти, интегрированное графическое ядро). На системных платах для таких процессоров северный мост существенно упрощен.

Качеством и возможностями системной логики определяются производительность и стабильность работы компьютера. При выборе материнской платы нужно учитывать в первую очередь то, какой чипсет был взят за основу при ее изготовлении. Основными производителями чипсетов сейчас являются компании Intel, NVidia, ATI/AMD и др., в то время как материнские платы производятся ASUS, MSI, Gigabyte, ASRock, Zotac и др. Системные платы с одинаковым чипсетом у разных производителей называются по-разному. По цене они тоже могут существенно отличаться. При выборе как првило лучше отдать предпочтение материнской плате с более “продвинутым” чипсетом от менее известного производителя, чем наоборот.

Основные разъемы материнской платы

Кроме разъема центрального процессора (сокета), системная плата содержит другие разъемы:

• Слоты модулей ОЗУ, к которым подсоединяются модули оперативной памяти соответствующего типа;

• PCI (Peripheral component interconnect – взаимосвязь периферийных компонентов) – это шина с небольшой пропускной способностью, которой, однако, достаточно для подключения многих устройств (TV-тюнеров, звуковых карт, карт для захвата видео, сетевых карт, Wi-Fi-модулей и др.);

• РСI-Express – быстрая шина для видеокарты, создана с использованием программной модели PCI. В зависимости от чипсета, таких шин на материнской плате может быть несколько, и они могут иметь разную пропускную способность (x16 или меньше). Конфигурация с несколькими РСI-Express позволяет использовать сразу несколько видеокарт, что делает видеоподсистему компьютера более производительной.

• USB – разъем для подключения периферийных устройств. Известен всем в первую очередь как разъем, к которому можно подключить флешку, цифровой фотоаппарат, видеокамеру, телефон и др. Он бывает нескольких спецификаций: USB 1.0 (пропускная способность до 12 Мбит/с), USB 2.0 (до 480 Мбит/с) и самый новый USB 3.0 (до 4800 Мбит/с). USB 1.0 и 2.0 внешне одинаковы, имеют 4 контакта. USB 3.0 имеет вдвое больше контактов, хотя и поддерживает возможность подключения более старых устройств (рассчитанных на USB 1.0 и 2.0).

• SATA (Serial Advanced Technology Attachment – цифровое подсоединение по передовой технологии) – служит для подсоединения накопителей информации (жестких дисков или SSD, оптических приводов). Скорость передачи данных зависит от ревизии SATA: 1.x – до 1,5 Гбит/с; 2.x – до 3 Гбит/с; 3.x – до 6 Гбит/с.

• PATA (Parallel ATA) – является предшественником SATA и до его появления назывался />• Floppy – разъем для подключения привода дискеты 3,5. Как ни странно, эти носители все еще не полностью вышли из употребления;

• Разъемы для подключения блока питания. Основной разъем, питающий все компоненты (ATX) имеет 24 контакта. Питание центрального процессора может иметь 4 или 8 контактов (в зависимости от мощности процессора, на который рассчитана материнская плата).

Кроме того, на системной плате имеются различные игольчатые гребенки, предназначенные для подключения передней панели корпуса (кнопки Power, Reset, индикаторы процессора и жестких дисков, наушники, микрофон, USB), куллеров (вентиляторов) процессора, корпуса, жестких дисков и др.

На материнской плате есть также разъемы звуковой карты, сетевого адаптера (RJ45) и др. На моделях системных плат с интегрированным графическим процессором или рассчитанных на процессоры, содержащие в себе графическое ядро, есть соответствующие разъемы для подключения мониторов (VGA, DVI, HDMI).

Системная плата включает еще одну важную часть – микросхему ПЗУ (ее часто называют ROM BIOS), которая замыкается на южный мост чипсета. В этой микросхеме хранится базовая программа управления компьютером, называемая базовой системой ввода-вывода и больше известна как BIOS (basic input-output system). В отличии от операционной системы и другого программного обеспечения, устанавливаемых на жесткий диск, BIOS доступен компьютеру без подключения винчестера и остальных элементов. Это программное обеспечение определяет порядок взаимодействия составных частей компьютера между собой. В зависимости от чипсета материнской платы и версии BIOS, его настройками можно определить источник загрузки компьютера, изменить частоту шины процессора, тайминги модулей оперативной памяти (изменив их производительность), а также настройки многих других устройств, отключить отдельные элементы (сетевую плату, дисковод 3,5 и др.) и многое другое.

Компьютер всегда запускается и работает с учетом данных BIOS. Если микросхему ПЗУ повредить или внести в BIOS настройки, не совместимые с работоспособностью системы, компьютер не запустится. В последнем случае для решения проблемы достаточно “обнулить” настройки BIOS до стандартных (“заводских”) параметров. Для этого нужно на непродолжительное время вынуть из соответствующего разъема материнской платы батарейку, питающую микросхему ПЗУ (типа CR2032, внешне похожа на монету). Обнуление BIOS также происходит, когда эта батарейка розряжается (первый признак этого – при выключении компьютера сбивается системное время).

Скорость доступа к микросхеме ПЗУ низкая. Чтобы это не влияло на быстродействие компьютера, большинство системных плат создаются таким образом, что при запуске системы, BIOS из микросхемы ПЗУ копируется в специально зарезервированную область оперативной памяти, называемую Shadow Memory (теневая память), скорость доступа к которой значительно выше.

Современные микросхемы ПЗУ позволяют менять BIOS на другие версии. Эта операция называется перепрошивкой BIOS, выполняется при помощи специального программного обеспечения (обычно доступного на сайте производителя системной платы), и требует серьезного подхода, поскольку в случае неудачи может повлечь за собой плачевные последствия, вплоть до необходимости приобретения новой материнской платы. Поэтому без крайней необходимости перепрошивать BIOS не нужно. Новые версии иногда позволяют решить проблемы совместимости системных плат с новыми устройствами, добавить отдельные варианты настроек или устранить мелкие недочеты. Но если система и без того работает стабильно, лучше не рисковать.

Читать еще:  Способы устранения ошибки пакета Windows Installer при установке iTunes

Форм-фактор материнской платы

По размеру системные платы бывают разными. Существует несколько стандартов, которые принято называть форм-фактором материнской платы. Кроме размеров, форм-фактор подразумевает определенную схему расположения мест крепления платы, интерфейсов шин, портов ввода-вывода, сокета процессора, разъема для подключения блока питания и слотов установки модулей ОЗУ. Известны следующие форм-факторы материнских плат: Baby-AT, Mini-ATX, AT, LPX, АТХ, microATX, Flex-АТХ, NLX, WTX, CEB, Mini-ITX, Nano-ITX, Pico-ITX, BTX, MicroBTX, PicoBTX. Наиболее распространенными являются АТХ (305 x 244 мм.), microATX (244 x 244 мм.) и mini-ITX (150 x 150 мм.). Форм-фактор материнской платы нужно учитывать при выборе корпуса системного блока.

Наглядное устройство материнской платы компьютера

Современные материнские платы состоят из множества различных компонентов. Устройство материнской платы компьютера таково, что она содержит в себе: транзисторы (мосфеты), клокеры, резисторы, электролитические и керамические конденсаторы, диоды, катушки индуктивности, а также различные микрочипы, которые припаиваются непосредственно к материнской плате.

Сама же материнская плата (мать) представляет из себя кусок многослойного текстолита, на котором тончайшим слоем нанесены дорожки (проводники). Слои в нем располагаются примерно так же, как этажи в многоэтажных домах, а их количество может достигать от 10 до 15.

Мосфеты необходимы для усиления, генерации и преобразования электрических сигналов. Резисторы нужны для создания в электрической цепи сопротивления, обеспечивая тем самым регулирование электрической энергии между элементами материнской платы. Клокеры необходимы для формирования тактовых частот, используемых на материнской плате и в процессоре. Конденсаторы нужны для выравнивания напряжения или блокировки тока в цепи.

Они (конденсаторы) имеют свойство выходить из строя и буквально вздуваться. И, наконец, катушка (дроссель) — используется для смягчения скачков тока при запуске, очень часто дросселя располагают возле сокета процессора. Все остальные компоненты материнской платы условно можно разделить на группы:

  1. Разнообразные порты для подключения как внутренних устройств (сокет процессора, слоты ОЗУ, слоты видеокарты), так и внешних — жестких дисков, оптических приводов, USB накопителей.
  2. Разъемы питания: процессора, вентиляторов. На самой материнке есть самый главный 24-pin порт питания, по которому она получает питание от БП.
  3. Разъемы на задней «стенке» системного блока, это аж целый блок портов для подключения устройств «ввода-вывода»: монитора, принтера, мышек, клавиатуры, динамиков, сетевого кабеля и др.
  4. Радиаторы и трубки охлаждения.
  5. Перемычки (управляющие штырьки), генераторы тактовых частот (клокеры) и батарейка, чипы (BIOS, аудиочип и др.). К чипам еще можно отнести северный и южный «мосты», или по-другому — чипсет.

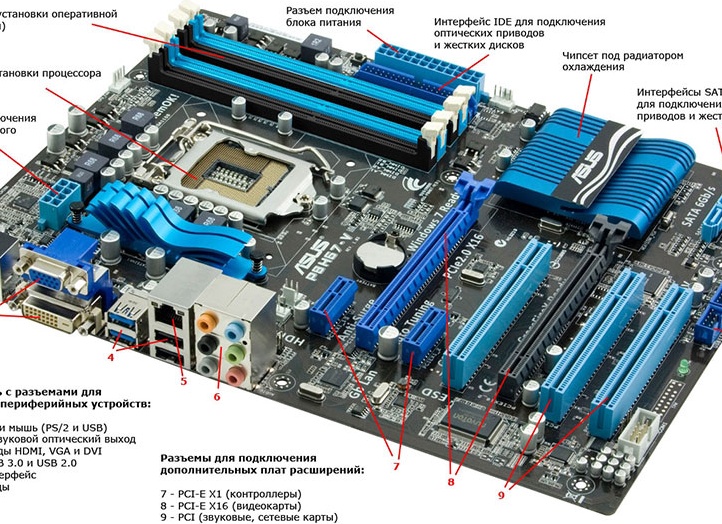

Итак, перед вами схема материнской платы. Начнем, пожалуй, с чипсета. А состоит он из двух компонентов: южного моста и северного моста. Этим специфическим термином «мост» — обозначается набор микросхем, которые отвечают за работу всех компонентов материнской платы и их связи с процессором. Чипсет не случайно делится на две составляющие: северную и южную, ведь на них возлагаются принципиально разные задачи.

К примеру, северный мост далеко не просто так называется, а именно из-за своего положения, относительно центра материнской платы. Северный мост всегда находится ближе к процессору (а в современных пк он вообще уже встроен в сам процессор, Начиная с процессоров на базе архитектур Intel Nehalem и AMD Sledgehammer) и обеспечивает связь между ним, оперативной памятью и графическим ускорителем (видеокартой).

Южный же — отвечает за работу всех периферийных устройств, включая принтер, сканер, флеш-накопители, внешние жесткие диски и т.п.). А также делает возможной работу: базовой системы “ввода-вывода” (BIOS), аудиочипа и интернета. Между собой северный и южный мосты также «общаются» по определенному протоколу. А сам чипсет связывается с процессором по следующим интерфейсам: FSB, DMI, HyperTransport, QPI.
Подробнее о чипсете я уже писал в одной из своих предыдущих статей, а именно вот здесь.

Чуть правее чипсета располагается процессорный сокет, обратите внимание на скопление тех самых катушек (дросселей), которые, как уже упоминалось выше, производитель старается расположить поближе к процессору. С чем конкретно это связано утверждать не берусь, но если кто в комментариях напишет свою версию — буду признателен (неправильные ответы тоже принимаются).

А еще обратите внимание на обилие радиаторов охлаждения, один расположен прямо над процессорным сокетом, а два других — на северном и южном мостах. Это действительно необходимость, ведь в процессе работы некоторые зоны материнской платы нагреваются очень ощутимо, а без должного охлаждения пайка, например, на южном мосту может разрушиться и наш южный мост уйдет в свободное плавание, или, того хуже — просто сгорит. Кроме того, на процессор обычно ставится кулер, у которого тоже есть свой отдельный радиатор, эффективно отводящий тепло.

Система охлаждения материнской платы может быть представлена не только в виде обычного радиатора, но и в виде жидкостного охлаждения с подводящими трубками + радиаторы, как на фото выше

Процессор питается от материнской платы через специальный 4-х пиновый разъем (на схеме он обозначен как «P4»), а сама материнка — через 24-х пиновый разъем, на фото он находится в самом низу. Также, энергия требуется и различным вентиляторам и кулерам, которых может быть больше 3. Процессорный кулер подключается через 4-х контактный разъем, который расположен ближе всего к сокету. Остальные вентиляторы запитываются от 3-х контактных разъемов, которые «натыканы» по всей плате.

Если перевести взгляд в левый нижний угол — можно увидеть небольшую круглую батарейку, без которой все настройки BIOSа, в том числе текущее время и дата, будут удалены. Срок службы такой батарейки редко превышает порог в 7 лет, иными словами, если вы на своем компьютере обнаружили подобную проблему (каждый раз при включении сбивается время и дата), первым делом поменяйте батарейку, благо стоит она совсем не дорого и найти ее можно практически в любом компьютерном магазине.

Также, по всей материнской плате размещены всевозможные интегральные микросхемы, к ним можно отнести:

  • Аудио-чип
  • Контроллеры портов (1394 и SATA)
  • Super I/O чип
  • FirmWare Hub (FWH) чип
  • Чипсет для беспроводных сетей

Для любых портов должен быть предусмотрен свой контроллер, иначе они не будут работать. Контроллера USB-портов на схеме не видно, просто потому, что он встроен в южный мост, как вы уже могли догадаться. FWH отвечает за работу BIOS. А вот с чипом Super I/O не все так просто. Он выполняет целый ряд функций, в нем находятся: контроллер флоппи-дисков (которые «конкретно» устарели и ныне не используются), датчик температуры и скорости вращения вентилятора (кулера), а еще он отвечает за инфракрасный порт и клавиатуру с мышью, только не usb, а ps/2. Найти чип Super I/O на материнке можно по названию производителя, в частности: Fintek, ITE, National Semiconductor, Nuvoton, SMSC, VIA, и Winbond.

Читать еще:  Переводим деньги с Вебмани на Вебмани

Порт 1394 (он же FireWire) используется для подключения различных мультимедийных устройств, например ip-камер, и является значительно более быстрым, нежели usb. Про разъемы (гнезда) задней панели рассказывать тут не вижу смысла, ибо это тема отдельной статьи (а эта и так уже получилась большая), ну а про другие порты, такие как: ATA(IDE), SATA я уже упоминал в статье под названием «интерфейсы жесткого диска», рекомендую к прочтению.

Перемычки, они же переключатели, они же джамперы (Jumpers) — выполняют сразу несколько задач. С помощью них вы можете запустить аварийное восстановление биоса, переключить и настроить звуковой чип, выполнить сброс настроек биоса и многое другое. Все зависит от конкретного производителя материнки. Если речь идет о игровых моделях, в них могут встречаться джамперы, позволяющие «разгонять» ОЗУ или саму материнскую плату, менять приоритеты загрузки жестких дисков и т.д. Как-нибудь я постараюсь рассказать об этом подробнее (но уже не в этой статье).

Ну и пару слов про так называемую «FPanel», или по-другому разъемы передней панели. На схеме они обозначены как «коннекторы фронтальной панели». На фото вы можете видеть провода с колодками, которые как раз подключаются к этим штырькам на материнской плате. Однако, тут важно соблюсти определенную последовательность подключения, иначе все кнопки и индикаторы не будут работать. А что вообще туда подключается? А вот что: кнопка подачи питания и перезагрузки компьютера, индикатор загруженности жесткого диска, встроенный динамик (пищалка).

Опять же, для каждой платы может быть своя последовательность и полярность подключения, все это, как правило, в обязательном порядке указывается на первых страницах инструкции к вашей материнской плате. Если такой инструкции у вас нет, или вы покупали мат. плату с рук — попробуйте найти ее в интернете. Конкретно для платы ASUS P5AD2-E, рассматриваемой в данной статье, последовательность такая:

Из чего состоит материнская плата

Системная плата есть в каждом компьютере и является одной из его главных составляющих. К ней подключаются другие внутренние и внешние компоненты, образуя одну целую систему. Упомянутое выше комплектующее представляет собой набор микросхем и различных разъемов, расположенных на одной палитре и связанных между собой. Сегодня мы поговорим об основных деталях материнской платы.

Компоненты компьютерной материнской платы

Практически каждому пользователю понятна роль системной платы в ПК, однако существуют факты, о которых знают не все. Рекомендуем ознакомиться с другой нашей статьей по ссылке ниже, чтобы подробно изучить эту тему, а мы же переходим к разбору составляющих.

Чипсет

Начать стоит со связующего элемента – чипсета. Его структура бывает двух видов, которые различаются взаимосвязью мостов. Северный и южный мост могут идти раздельно или быть объединенными в одну систему. Каждый из них имеет на борту разнообразные контроллеры, например, южный мост обеспечивает взаимосвязь периферийного оборудования, содержит контроллеры жестких дисков. Северный мост выступает в роли объединяющего элемента процессора, графической карты, оперативной памяти и объектов под управлением южного моста.

Выше мы дали ссылку на статью «Как выбрать материнскую плату». В ней вы можете детально ознакомиться с модификациями и различиями чипсетов от популярных производителей комплектующих.

Сокет процессора

Сокетом процессора называется разъем, куда собственно и устанавливается это комплектующее. Сейчас главными производителями ЦП являются AMD и Intel, каждая из которых разработала уникальные сокеты, поэтому модель материнской платы и подбирается исходя из выбранного CPU. Что касается самого разъема, он представляет собой небольшой квадрат со множеством контактов. Сверху гнездо накрывается металлической пластиной с держателем — это помогает процессору держаться в гнезде.

Обычно рядом расположено гнездо CPU_FAN для подключения питания кулера, а на самой плате присутствует четыре отверстия под его установку.

Сокетов существует множество видов, многие из них несовместимы между собой, поскольку имеют разные контакты и форм-фактор. О том, как узнать эту характеристику, читайте в других наших материалах по ссылкам ниже.

PCI и PCI-Express

Аббревиатура PCI дословно расшифровывается и переводится как взаимосвязь периферийных компонентов. Такое название получила соответствующая шина на компьютерной системной плате. Ее основное предназначение – ввод и вывод информации. Модификаций PCI есть несколько, каждая из них различается пиковой пропускной способностью, напряжением и форм-фактором. Подключаются к такому разъему ТВ-тюнеры, звуковые карты, адаптеры SATA, модемы и старые видеокарты. PCI-Express только использует программную модель PCI, но является более новой разработкой, предназначенной для подключения множества более сложных устройств. В зависимости от форм-фактора гнезда к нему подсоединяются видеокарты, накопители SSD, беспроводные сетевые адаптеры, профессиональные звуковые карты и многое другое.

Количество разъемов PCI и PCI-E на материнских платах варьируется. При ее выборе нужно обращать внимание на описание, чтобы убедиться в наличии необходимых слотов.

Разъемы под ОЗУ

Слоты для установки оперативной памяти называются DIMM. Во всех современных системных платах используется именно этот форм-фактор. Существует несколько его разновидностей, различаются они по количеству контактов и несовместимы друг с другом. Чем больше контактов, тем новее плашка ОЗУ устанавливается в такой разъем. На данный момент актуальной является модификация DDR4. Как и в случае с PCI, количество слотов DIMM на моделях материнок разное. Чаще всего встречаются варианты с двумя или четырьмя разъемами, что позволяет работать в двух- или четырехканальном режиме.

Микросхема BIOS

Большинство пользователей знакомы с BIOS. Однако если вы впервые слышите о таком понятии, рекомендуем ознакомиться с другим нашим материалом по этой теме, который вы найдете по следующей ссылке.

Код БИОС располагается на отдельной микросхеме, что крепится на материнскую плату. Она носит название EEPROM. Память такого типа поддерживает многоразовое стирание и запись данных, однако имеет достаточно маленькую емкость. На скриншоте ниже вы видите, как выглядит микросхема BIOS на материнке.

Кроме этого значения параметров BIOS хранятся в микросхеме динамической памяти, которая называется CMOS. В нее также записываются определенные конфигурации компьютера. Питается данный элемент через отдельную батарейку, замена которой приводит к сбросу настроек БИОС до заводских.

Разъемы SATA и IDE

Ранее жесткие диски и оптические дисководы подключались к компьютеру с помощью интерфейса IDE (ATA), находящегося на материнской плате.

Сейчас более распространенными являются разъемы SATA разных ревизий, которые различаются между собой преимущественно скоростью передачи данных. Рассматриваемые интерфейсы служат для подключения накопителей информации (HDD или SSD). При подборе комплектующих важно учесть количество таких портов на материнке, поскольку их может быть от двух штук и выше.

Читать еще:  Использование флешки в качестве оперативной памяти на ПК

Разъемы питания

Помимо разнообразных слотов на рассматриваемом комплектующем имеются различные разъемы для подключения питания. Самый массивный из всех — порт самой материнской платы. Туда втыкается кабель от блока питания, обеспечивая корректное поступление электроэнергии для всех остальных составляющих.

Все компьютеры находятся в корпусе, на котором также присутствуют разные кнопки, индикаторы и разъемы. Их питание подключается через отдельные контакты для Front Panel.

Отдельно выведены гнезда USB-интерфейсов. Обычно они имеют девять или десять контактов. Подключение их может различаться, поэтому внимательно изучайте инструкцию перед началом сборки.

Внешние интерфейсы

Все периферийное компьютерное оборудование подсоединяется к системной плате посредством специально отведенных разъемов. На боковой панели материнки вы можете наблюдать интерфейсы USB, последовательный порт, VGA, сетевой порт Ethernet, акустический выход и вход, куда вставляется кабель от микрофона, наушников и колонок. На каждой модели комплектующего набор разъемов отличается.

Мы детально рассмотрели основные составляющие материнской платы. Как видите, на панели находится множество слотов, микросхем и разъемов для подключения питания, внутренних комплектующих и периферийного оборудования. Надеемся, предоставленная выше информация помогла вам разобраться со строением этого компонента ПК.

Отблагодарите автора, поделитесь статьей в социальных сетях.

Из чего состоит материнская плата

Материнская или системная плата — это тот фундамент, на котором построен любой современный компьютер, будь то настольный ПК, ноутбук или встраиваемая система.

Именно материнская плата объединяет такие различные по своей сути и функциональности комплектующие, как процессор, оперативная память, платы расширения и всевозможные накопители.

Именно благодаря материнской плате к компьютеру можно подключать периферийные устройства, ведь даже если набор системной логики (чипсет) поддерживает разнообразные шины и интерфейсы, к обычной микросхеме напрямую подключить, к примеру, принтер, вряд ли у кого получится.

Что же представляет собой современная материнская плата?
Разговор у нас пойдет, в основном, о платах для настольных ПК, как наиболее распространенных и близких читателю, однако значительная часть их описания применима и к платам для серверов, ноутбуков и встраиваемых компьютеров.

Системная плата — это главная и самая большая печатная плата в вычислительной машине.
По сложности изготовления самой печатной платы «материнки» отстают лишь от самых ультрасовременных графических ускорителей.

Типичная материнская плата построена на базе четырех-шестислойной текстолитовой печатной платы, в то время как некоторые видеокарты выпускаются на основе восьми- и даже десятислойных печатных плат.

Использование многослойных плат позволяет при сохранении стандартных размеров развести различные электрические цепи таким образом, чтобы их взаимовлияние было минимальным.
По тем слоям, которые находятся в глубине платы, разводятся цепи питания и заземления, а по прочим, включая верхний и нижний — собственно сигнальные цепи.

Чтобы не загружать читателя специфической информацией, остановимся лишь на двух чисто электрических параметрах материнской платы.
Поскольку микросхемы рассчитаны на работу строго оговоренных режимах, для обеспечения их надежности и долговечности необходимо качественное питание.

Конечно, значительную роль здесь играет блок питания, к которому подключается плата, однако различным компонентам необходима разная мощность, причем энергопотребление отдельных комплектующих, к примеру, процессора, непостоянно.

Все эти факторы вынуждают прибегать к дополнительным ухищрениям.
Для подачи необходимого напряжения на различные комплектующие во всех современных материнских платах используется стабилизатор напряжения, который чаще всего устанавливается непосредственно на плате, но, бывает, и выполняется в виде отдельной небольшой платы, размещаемой в целях надлежащего охлаждения в непосредственной близости от блока питания.

Стабилизатор напряжения работает в автоматическом режиме, в зависимости от того, на какие контакты подается нагрузка, иными словами, к какому разъему подключено то или иное устройство, или элемент платы.

Функция разгона процессора, часто поддерживаемая современными платами, использует ручную регулировку напряжения (в разумных пределах, безусловно), которая реализуется для пользователя через BIOS или через специализированную утилиту.

Бороться со скачками напряжения, губительными для многих комплектующих, призваны конденсаторы, способные накапливать и затем плавно отдавать заряд.
Неслучайно конденсаторов так много на материнских платах, в особенности, вокруг центрального процессора, для которого характерны резкие скачки энергопотребления, в зависимости от нагрузки.

Именно с конденсаторами связано снижение со временем надежности работы материнской платы: они емкости стареют быстрее прочих компонентов, в частности, из-за воздействия высоких температур.

В результате емкость конденсаторов падает, и они теряют способность «держать удар» и выравнивать напряжение в схеме, что негативно сказывается на прочих компонентах и, в худшем случае, выводит их из строя.
Так что рекомендации к смене компьютера каждые три года порождены не только маркетинговыми соображениями «морального устаревания», но и вполне объективные причинами.

Перейдем к непосредственным функциям материнской платы.
В обязательном порядке на этой плате размещаются системная шина, процессорный разъем, слоты для модулей оперативной памяти (возможен вариант, когда микросхемы памяти впаиваются непосредственно в плату), слоты расширения, различные контроллеры, а также порты ввода и вывода.

Как видим, системная плата объединяет в единую систему все компоненты компьютера – без нее они бы оставались просто набором не связанных друг с другом комплектующих.

Обратимся к фотографии.
На ней изображена типичная современная материнская плата P5GDC-V Deluxe производства известной тайваньской компании Asus.

Эта плата на основе набора системной логики Intel 915G рассчитана на процессоры Intel Pentium 4 в корпусировке LGA 775 и поддерживает почти все технологии, встречающиеся в современных настольных компьютерах.

Краткие характеристики этой модели:

— Чипсет 915G со встроенным графическим ускорителем («северный мост») + ICH6R («южный мост»).
— Поддержка процессоров Pentium 4 или Celeron D в корпусировке LGA 775.
— Поддержка оперативной памяти DDR и DDR2 533 объемом до 4 Гбайт.
— Поддержка шины PCI Express x16 и x1.
— Поддержка шины PCI.
— Поддержка скоростных интерфейсов USB 2.0 и IEEE 1394 (FireWire).
— Контроллеры IDE и Serial ATA.
— Гигабитный сетевой контроллер.
— Восьмиканальный (7.1) звуковой контроллер.
— Форм-фактор ATX (размеры — 305 x 244 мм).
