Как добавить тип линии в AutoCAD

Как загрузить и изменить типы линий для AutoCAD

Типы линий в Автокаде следует изменять и настраивать, т.к. их вид предопределен ГОСТом. Так, к примеру, помимо основных линий на чертежах используются штриховые, которые обозначают невидимые линии и т.д. Поэтому в этой статье рассмотрим несколько способов, как изменить тип линии в AutoCAD.

Как изменить тип линии в Автокад?

Ранее мы рассматривали статью, где меняется вес линий в Автокаде. Все дело в том, что типы линий для AutoCAD также меняются в Свойствах объектов.

Первый способ, где выполняется настройка линий в Автокаде, вкладка Главная – панель «Свойства» (см. рис. 1).

Рис. 1. Изменение свойств линии для AutoCAD.

Как добавить типы линий в AutoCAD?

В первую очередь нужно загрузить линии в Автокад из файла с расширением *.lin, который хранит различные типы линий. Причем существует два файла, определяющих тип для линий в AutoCAD:

– acadiso.lin (выбран по умолчанию) – для метрических единиц измерения;

– acad.lin – для британских единиц измерения.

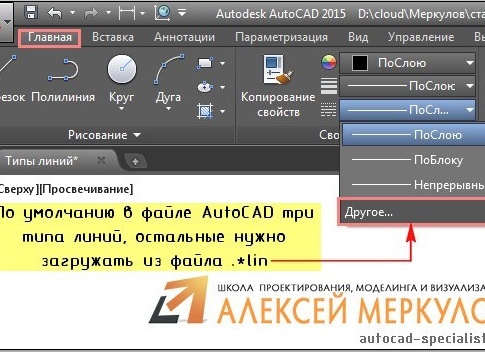

Чтобы подгрузить линии, нужно нажать «Другое…» (см. рис.2).

Рис. 2. Библиотека линий для AutoCAD.

Откроется Диспетчер типов линий, в котором нужно нажать на кнопку «Загрузить», после чего выбрать подходящий вариант. Т.е. чтобы появилась штрихпунктирная линия в Автокаде, можно выбрать тип ACAD_ISO_04W100 (см. рис. 3). Если вам надо загрузить новый тип линий в AutoCAD, в окне загрузки нажмите на кнопку “Файл” и выберите ваш файл с расширением .lin.

Рис. 3. Набор линий для AutoCAD.

После проделанных действий загруженные линии остаются в файле этого чертежа, если вы его сохраните.

Изменение типов линий в палитре «Свойства».

Очень удобно пользоваться палитрой «Свойства», которая вызывается горячей клавишей Ctrl+1. Чтобы настраивать какие-либо параметры объектов через данную панель, элементы чертежа нужно выделить. Тип линий в Автокаде меняется в категории «Общие» (см. рис. 4).

Рис. 4. Типы линий для AutoCAD устанавливаются в палитре «Свойства».

Как удалить типы линий AutoCAD?

Для того чтобы удалить типы линий в Автокаде, можно воспользоваться Диспетчером типов линий (см. рис. 3) или же командой «Очистить». Прежде чем выполнять данную процедуру, убедитесь, что этот тип не используется на чертеже. При этом нельзя удалить такие типы линий, как ПОСЛОЮ, ПОБЛОКУ и CONTINUOUS.

Что же, теперь вы знаете несколько способов, как изменить тип линии в Автокаде. Однако данная тема не закрыта. Читайте, как настроить и создать тип линии в Автокаде (здесь вы также найдете ответ на вопрос, почему при изменении типа линии он не меняется на чертеже). Так что обязательно ознакомьтесь со следующей статьей.

Как добавить типы линий в AutoCAD

Скачав у нас на сайте в теме «Набор типов линий для AutoCAD» архив с набором типов линий и теперь хотите ими пользоваться, но возникает вопрос: что с этими файлами в формате LIN делать, как их добавить в AutoCAD? Об этом мы сейчас Вам расскажем.

Берем файлы с типами линий (они состоят из трех фалов с расширением *.LIN *.SHP *.SHX) и копируем их в папку Support программы AutoCAD (или AutoCAD Civil3D, AutoCAD Architecture, AutoCAD Mechanical и т.п.) на Вашем компьютере (например: C:Program FilesAutodeskAutoCAD ****Support). Для удобства можно создать отдельную папку, например Линии.

Затем, запускаем программу AutoCAD и переходим в меню Настройка на вкладку Файлы.

В окне Пути доступа, имена файлов и папки выделяем первую строку с названием Путь доступа к вспомогательным файлам и нажимаем на кнопку Добавить, а затем кнопку Обзор. Указываем путь к созданной нами ранее папке Линии нажимаем OK.

У Вас появиться строка с указанием пути доступа к папке Линии. Нажимаем на кнопку Применить и OK.

Теперь открываем окно Диспетчер типов линий. Открыть данное можно следующими способами:

  • на вкладке Свойства напротив настройки типов линий выбрать из развертывающего списка Другое…;
  • Строка менюФормат — Типы линий;
  • ввести в командную строку команду _linetype.

В окне Диспетчер типов линий кликаем на кнопку Загрузить…

В появившемся окне Загрузка/перегрузка типов линий кликаем на кнопку Файл…

Указываем путь к нашему типу линий и открываем этот тип в формате *.LIN.

Теперь в окне Доступные типы линий выбираем нужную Вам линию и нажимаем OK.

Также закрываем окно Диспетчер типов линий нажатием кнопки OK.

Читать еще:  Обновление BIOS на ноутбуке ASUS

На вкладке Свойства кликаем на развертывающийся список возле типа линий и выбираем нашу линию и

рисуем нашу линию с заданным типом.

Прочитав статью Вы узнали, как добавить штриховки в AutoCAD и когда Вам пришлют архив с чертежами, в котором помимо самих чертежей будут находиться файлы типов линий — будете знать что с ними делать.

CadSupport

Все о BIM, CAD, ERP

линии автокад

В этой статье рассмотрим типы и виды линий в автокаде. Их свойства, настройки, особенности работы с каждым типом. Какие линии в каком случае следует применять. Как сделать «жирные» и «тонкие» линии, а так же посчитать их длину, и вычислить площади. Как из отрезков сделать полилинию, а из полилинии отрезки. Так же поговорим о таком экзотическом объекте как млинии. И коснемся особенностей работы в 2d и 3d.

Виды и линий в автокаде

В автокаде существует несколько видов линий. В основном для чертежей используются следующие:

line — отрезок. Самая простая из линий. Каждый отрезок состоит из двух точек, каждая точка имеет три ординаты (XYZ). А так же ряд свойств — длинна, угол, дельты ординат. Кроме того каждой линии можно задать слой, цвет, тип линии, вес (толщину),

polyline — полилиния. Представляет собой набор 2d точек, соединенных в одну линию. Из этого следует несколько особенностей, полилиния всегда лежит в одной плоскости. Можно настроить отступ от плоскости с помощью свойства — уровень (elevation). Есть еще один нюанс, тот факт, что полилиния лежит в плоскости, не значит что плоскость может быть только xy. На самом деле мы можем хоть каждой линии задавать свою плоскость. Забавно то, что это становится крайне актуальным когда начинаешь работать в 3d.

mline — млиния, еще один тип линий, представляет собой полилинию с дополнительными возможностями, но, откровенно говоря из-за своей сложности и неочевидности, этот тип линий используется крайне редко. И судя по всему развитие этого инструмента так же давно остановлено. Поскольку работа с ним не притерпела каких либо изменений.

3dpolyline — 3д полилиния, в отличии от обычной полилинии, в 3д каждая точка имеет все три координаты. А сам объект никак не привязан к плоскостям.

Свойства линий

итак это свойства каждого типа линий. Их можно увидеть выбрав соответствующий объект на чертеже в панели свойств (саму панель можно вызвать с помощью горячих клавиш — ctrl+1), рассмотрим их внимательнее

Как видно все типы линий имеют как общие свойства, так и уникальные для каждого типа.

В группе свойств Общие содержатся сведения одинаковые для всех визуальных объектов автокада. Здесь мы можем задать цвет, слой, тип, вес линии. Кроме этого мало кто обращает внимание, но к любому объекту автокада в элементу добавить гиперссылку.

Отдельно остановимся на Типе линий и Весе линий.

Тип линий:

Каждой линии можно задать свой тип. По умолчанию в качестве типа линии указано свойство — по слою, это значит, что в качестве типа линии будет выбран тип указанный в свойствах слоя линии, что удобно и желательно настраивать чертеж так, чтобы каждому типу объектов был задан свой слой, со своими настройками, но это не всегда возможно, поэтому мы можем задать любому объекту это свойство индивидуально. Если вы хотите сделать линию штрих-пунктирной, пунктирной, линию с «ресничками» (например для отображения сварных швов), линию связи, линию водопровода, или еще какую то вам именно сюда. И хотя вариантов оформления линий может быть множество, по умолчанию в автокаде есть только сплошная линия.

Добавляем типы линий

Для того чтобы добавить новые типы линий необходимо вызвать диспетчер типов линий.

Сами типы линии можно найти в файлах с расширением *.lin это по сути обычный текстовый файл. Именно их можно поискать на просторах интернета.

Второй способ добавить новый тип линий в чертеж

Еще вариант — можно скопировать линии с необходимым вам типом из одного чертежа, и вставить их во второй. Новый тип линий автоматически пропишется в файле чертежа, но только в том случае если такого типа линий в этом файле нет. Иначе, будет использован тот тип который уже живет в чертеже.

Удалить не используемые типы линии можно с помощь диспетчера типов линий, либо с помощью команды _purge

Однако на печати типы линий могут выглядеть не так как в модели, почему так происходит и как с этим бороться можно узнать тут.

Читать еще:  Как сделать слайд для презентации в PowerPoint

Вес линий

Вес линии задается в мм, при этом миллиметры веса — понятие относительное, так как задаются они не относительно объектов и масштаба модели, а относительно печатаемого листа. Это значит, что задав линии вес 1мм, и распечатав эту линию на листе она будет иметь толщину — 1мм, при этом не важно в каком масштабе мы линию распечатали, и на каком формате (А4-А0), какой бы длины она не была, на листе она всегда будет иметь фиксированную толщину ( в отличии от ширины полилинии, см.ниже). Это удобно когда нам нужно выделить линии согласно ГОСТ — например основным линиям следует назначать толщину 0,5-0,7мм.

Лично я использую следующие толщины:

  • основные линии — 0,5 мм
  • скрытые — 0,25 мм
  • вспомогательные (размеры, указатели и т.п.) — 0,09 мм.

В большинстве случае это позволяет получать хорошо читаемый чертеж.

Теперь в кратце пройдемся по особенностям каждого типа

Отрезок:

уникальные для этого элемента свойства это длина, дельты, и угол. Они подсвечены серым, и рассчитываются для каждого элемента из координат точек. Кроме того это 3D элемент. И об этом не стоит забывать, даже если вы работаете в плоском чертеже. Из-за особенностей привязок в Автокаде, может оказаться, что подложка с которой вы работаете в 2d, вполне себе трехмерна, а в свойствах линий z-ординаты могут оказаться отличными от нуля. Это плохо тем, что длинна линий может быть посчитана неверно. Кстати, для того чтобы получить сумму длинн выбраных линий отлично подходит плагин geomprops, из коллекции программ А.Ривилиса

Полилиния:

Это мой самый любимый инструмент в Автокаде, и вот почему: в геометрических свойствах всегда можно найти длину и площадь полинии, что удобно. Кроме того — это 2d объект, поэтому даже если вдруг ваша подложка трехмерна, это никак не повлияет на геометрические свойства. Разве, что в свойстве уровень будет что-то отличное от нуля. Кроме этого у полилинии есть еще несколько свойств — Начальная ширина, конечная ширина — задается каждому сегменту отдельно (сегмент — линия между любыми двумя точками в полинии), и глобальная ширина — задает ширину всей полилинии. В отличии от веса линии ширина понятие масштабное в том смысле, что задается в тех же единицах, что и расстояния между точками самой полилинии. Это позволяет корректно, в масштабе, задавать толщину линейных объектов на чертеже. Например нарисовать дорожку длиной 100 метров, и шириной 2 метра, в таком виде она корректно будет отображаться при любом масштабе на печати.

Еще несколько свойств — Замкнуто соединяет последний и начальный сегмент полилинии, что позволяет получить замкнутый контур.

Генерация типа линий — не очевидное свойство, но крайне полезное. При значении откл, тип лини (пунктри, штрих-пунктир) будет рисоваться так будто каждый сегмент полилинии — является отдельным отрезком, т.е. генерация внешнего вида будет выполнена для каждого сегмента отдельно. При значении вкл — генерация пройдет для всего объекта сразу. Но при этом может оказаться так что в узлах полилинии окажется тот самый пунктир, то бишь пустота.

Типы линий для AutoCAD. Видеоурок

Типы линий для AutoCAD можно создавать самостоятельно и для этого не надо быть гением или программистом.

Как создать линию в Автокаде. Теория

Типы линий могут состоять из штрихов, точек и пробелов, текстов или форм. Описание стандартных типов линий Автокада хранится в текстовых файлах acad.lin и acadiso.lin, расположенных в одной из системных папок Support, путь доступа к которой можно найти в окне «Параметры».

Или просто воспользоваться поиском.

Если открыть блокнотом один из файлов типов линий acad.lin или acadiso.lin, увидите строки вроде этих:

*штрихпунктирная,Штрихпунктирная __ . __ . __ . __ . __ . __ . __ . __

Это и есть описание типов линий. Каждый тип определяется двумя строками, к примеру:

*штрихпунктирная,Штрихпунктирная __ . __ . __ . __ . __ . __ . __ . __

Описание очень простое, первая строка после * содержит имя «штрихпунктирная», а после запятой описание «Штрихпунктирная __ . __ . __ . __ . __ . __ . __ . __».

Вторая строка «A,.5,-.25,0,-.25» содержит определение типа линии, должна начинаться с «А,» а далее:

– длина штриха определяется положительным числом .5 (ноль не пишут у 0.5);

– длина пробела определяется отрицательным числом -.25 (или -0.25 просто ноль опускают);

Читать еще:  Способы входа в BIOS на ноутбуке Samsung

– точка кодируется 0.

Вот собственно кодировка простой линии.

Запись в квадратных скобках [“Г”,STANDARD,S=2.54,U=0.0,X=-2.54,Y=-1.27] означает в типе линий текст “Г”, стиль которого STANDARD, а значения S, U, X и Y определяют масштаб, вертикальный угол выравнивания и смещение по осям соответственно.

Так, ну а форма (элемент) вставляется аналогично тексту [BOX,ltypeshp.shx,x=-2.54,s=2.54] , с той лишь разницей, что указывается имя формы (элемента) BOX из файла ltypeshp.shx и параметры масштаба и выравнивания.

Если имя формы или файл *.shx не найден, тип линий загружается и может использоваться, но без внедренной формы.

Создание линий в Автокаде

В общем можно сделать копию файла типов линий, вносить в него изменения, а затем уже подгружать в Автокад, но для создания сложных типов линий с формами (элементами) для условного обозначения инженерных коммуникаций, границ и контуров придется скомпилировать файл формы с расширением SHX. Сделать это проще с помощью встроенных инструментов меню EXPRESS.

Создание типов линий в Автокаде

Давайте создадим сложные типы линий с помощью встроенных инструментов меню ЕXPRESS в Автокаде.

Для начала скачайте и откройте файл с подготовленными материалами для работы, кликнув здесь.

Создание типа линии с текстом:

1. Запустите команду из верхнего меню Express → Tools → Make Linetype .

Или наберите в командной строке MKLTYPE.

2. Укажите имя файла, скажем «myline.lin», и его место, где будет храниться определение типа линии.

Важно. Данный файл должен располагаться либо в папке с чертежом, либо в папке со вспомогательными файлами AutoCAD. Лучше создать отдельную папку для всех файлов (типов линий и форм) и добавить ее в список вспомогательных файлов (см.здесь).

3. На следующий запрос «Enter linetype name:» введите название типа линии «dorroggi».

4. Далее укажите не обязательно описание типа линии, к примеру «тип линии -dorroggi-».

5. Укажите левую начальную и конечную точку (выделенную кругом) повторяющегося сегмента линии.

6. Выберите объекты (черного цвета), входящие в состав линии.

И вуаля, все готово. Назначьте линии ниже созданный тип, выбрав его из диспетчера типов линий.

Важно. Обратите внимание, что текст должен быть однострочный. Для корректного отображения текста, в используемом стиле не должно быть указано размера шрифта по умолчанию, иначе он будет принят за коэффициент масштаба.

Создание типа линии с формой (элементом):

1. Первым делом определите форму запустив команду из верхнего меню Express → Tools → Make Shape .

Или введите в строке состояния MKSHAPE.

2. Укажите имя файла формы «myform» и сохраните в папку (с чертежом или системную) с типом линий.

3. Дальнейший порядок действий происходит подобно созданию блока. Укажите имя формы «kust».

4. На следующий запрос «Enter resolution :» (разрешения формы) можете оставить значение по умолчанию.

5. Укажите последовательно нижнюю левую точку вставки и объекты формы.

Созданная форма будет являться элементом типа линии условного обозначения кустарника в живой изгороди.

7. Запустите команду ФОРМА (_SHAPE) и вставьте форму «kust» в разрыв ниже, аналогично вставке блока. Значения масштаба и угла поворота оставьте по умолчанию.

8. Создайте тип линии аналогично типу с текстом, заменив ранее созданный файл «myline.lin». Укажите объекты и крайние точки сегмента линии в соответствии с рисунком ниже.

Вот так, все легко и просто…Еще раз, храните файлы типов линий и форм в одной папке, путь доступа к которой указан в настройках, чтоб не создавать себе лишних хлопот.

Скачать линии для AutoCAD

Хоть и не сложно создать пользовательский тип линии, но зачем тратить время, если большую часть работы за вас уже сделали.

Скачать типы линий для условных обозначений по ГОСТ 21.502-2007 (для графической части документации) и ГОСТ 21.204-93 (для топографических и генеральных планов) вы можете, кликнув здесь.

Архив следует распаковать, и в настройках AutoCAD указать пусть доступа к вспомогательным файлам, или просто закинуть содержимое папок в уже имеющийся каталог Support (см.здесь).

Полезно. Для корректного открытия чертежа у других пользователей, следует сформировать комплект чертежа со всеми дополнительными вхождениями. Как это сделать читайте здесь.

Интересно. Как создать пользовательский тип штриховки, смотрите тут.

Типы линий для Автокада. Видеоурок

Премьера урока по созданию пользовательских типов линий в Автокаде уже скоро…

Если остались вопросы после просмотра урока по созданию типов линий для Автокада, оставляйте их ниже в форме для комментариев.
