Инструмент Штрих – это команда, которая позволяет нанести штриховку в Автокад, сплошную заливку или градиентную заливку на замкнутый контур или замкнутую фигуру, подлежащую штриховке.
Команда
Штрих/Hatch
Объект
Штриховка.
Команда Штрих (Hatch)
Создать в Автокад штриховку вы можете с помощью команды Штрих (Hatch).
строка меню – пункт “Рисование” – строка “Штриховка”;
В поле “Структура” показывается как выглядит выбранная вами штриховка в AutoCAD.
Выбрать стандартный образец штриховок в Автокад можно по виду и имени из диалогового окна Палитра образцов штриховки, который можно вызвать щелкнув по кнопке многоточия рядом с раскрывающемся списком “Образец”.
Создание и удаление штриховки в AutoCAD
Такой важнейший компонент, как штриховка в Автокаде, применяется и используется при чертежах постоянно, так как существенно облегчает создание детали и позволяет показать данный элемент в разрезе или сечении.
Многие начинающие пользователи зачастую пытаются заштриховать область вручную, что отнимает много времени и сил (кто это делал, тот поймёт), да и дело это сейчас бесполезное, так как добавлять штриховочные линии можно и автоматически, используя одноимённый инструмент.
Как сделать штриховку в Автокаде
Необходимо учитывать, что штриховку можно помещать только внутри замкнутого объекта (контура), поэтому, для начала, требуется создать замкнутую область любой требуемой формой.
На панели управления на вкладке «Главная» () нажмите на раздел «Рисование» (Paint);
Далее, на открывшейся вкладке, нажмите на кнопку «Штриховка» (Hatch);
Отметьте курсором выбранные заштриховываемые объекты (или объект) и нажмите «Enter» на клавиатуре;
Кликом мышки вызовите панель настройки штриховки в Автокаде и на вкладке «Образец»(Pattern) выберите один из множества представленных вариантов заполнения;
По умолчанию штриховочные линии могут быть залиты сплошным цветом, дабы исправить это, перейдите на следующую вкладку «Свойства» (Property) и в строке «Масштабирование», укажите масштаб линий в выбранную область;
Для того чтобы поменять цвет, откройте вкладку «Параметры» (Options) и выберите раздел «Редактирование» (Edit) или данный раздел может носить название «Открытие диалогового окна» (Opening dialog box);
В подразделе «Тип и массив» (Type & Array) в строке «Цвет» (Colors) выберите нужный вам и по завершению нажмите «ОК».
Кроме вышеуказанного, доступны такие параметры, как:
«Угол и масштаб» (Angle and Scale). Масштаб был рассмотрен в пункте 6 выше, угол наклона соответственно регулирует, в какую сторону и под каким углом будут располагаться линии. Можно вводить цифровое значение или же использовать ползунок;
«Исходная точка» (Hatch origin). Возможно, выбрать один из двух параметров: «Использовать текущую исходную точку» (Use current origin) или «Указанная исходная точка» (Specifeid origin).
«Контуры»(Boundaries). «Добавить: точки выбора»(Add: pick points), «Добавить: точки объекта»(Add: select objects), «Исключение островков»(Remove boundaries), «Восстановить контур»(Recreate boundary ) и «Показать объекты контура»(View selections).
«Настройка»(Options). «Аннотативная»(Annotative), «Ассоциативная»(Associative) и «Отдельные штрихи»(Create separate hatches).
Как убрать (удалить) штриховку
Как и во всех начинаниях удалить легче, чем создать, программа Автокад — не исключение.
В командной строке введите команду «Delete», помощник подскажет, что эта команда предназначена для стирания ранее используемого объекта.
После подтверждения ввода команды клавишей «Enter», потребуется отметить область ее применения кликом мышки, но стоит учитывать, что с помощью «Delete» удалиться весь слой и не важно, на скольких разных замкнутых объектах он применялся.
Как загрузить и как установить свои штриховки в Автокаде
Все файлы, содержащие в себе образцы, имеют расширение — «.pat», и для того чтобы загрузить свои примеры, потребуется сделать следующие простые действия:
Загружаемые файлы с расширением «.pat» поместите в папку «Support», которая находится в корневой папки программы. После переноса файла, программа распознаёт его в режиме «Установлено»;
Запустите AutoCAD и откройте диалоговое окно «Штриховки и градиент»;
Далее нажмите на «Палитра образцов» (Palette hatch patterns) и перейдите на вкладку «Пользовательские» (Custom);
И в списке, открывшемся слева, выберите ваш загруженный файл, основываясь на его наименовании. После использования своего образца, файл некуда не денется и будут доступен для дальнейшей работы.
Как видно из всего вышеописанного, вопросы: «как добавить штриховку в Автокад?» и «как пользователь устанавливает свои образцы» не сложные и даже начинающему пользователю по силам в них разобраться.
Как добавить штриховки в AutoCAD
Если Вы скачали у нас на сайте в теме «Дополнительные штриховки для AutoCAD» архив со штриховками и теперь хотите ими пользоваться, но возникает вопрос: что с этими файлами в формате PAT делать, как их добавить в AutoCAD? Об этом мы сейчас и поговорим.
Берем файлы штриховки (формат файлов PAT) и копируем их в папку Support программы AutoCAD (или AutoCAD Civil3D, AutoCAD Architecture, AutoCAD Mechanical и т.п.) на Вашем компьютере (например: C:Program FilesAutodeskAutoCAD ****Support). Затем, запускаем программу AutoCAD и запускаем инструмент Штриховка.
Это можно сделать 3-мя основными способами:
Переходим на вкладку ленты Главная — Рисование — Штриховка
Строка меню — Рисование — Штриховка
Ввод команды _hatch (для AutoCAD русской локализации можно вводить команду: ШТРИХ)
После этого, у Вас должна появиться временная контекстно-зависимая вкладка Создание штриховки
Теперь нам надо вызвать окно настройки параметров штриховки, которое называется Штриховка и градиент
Для этого, введите с клавиатуры Параметры, или просто букву П, теперь клавиша Enter
Или при включенном режиме динамического ввода стрелками на клавиатуре вверх ? вниз ? выбрать Параметры (или с помощью мишки)
Теперь, нам нужно попасть на Палитру образцов штриховки
Для этого в окне Штриховка и градиент нажимаем на кнопку возле Образец или на изображение образца штриховки возле Структура
Затем переходим в окне Палитра образцов штриховки на вкладку Пользовательские. В которой: слева — имена файлов штриховки, справа — привью, как выглядит данная штриховка
Прочитав данную статью Вы теперь знаете, как добавить штриховки в AutoCAD и когда Вам пришлют архив с чертежами, в котором помимо самих чертежей будут находиться файлы образцов штриховок — будете знать что с ними делать.
Как сделать штриховку в AutoCAD
Книги и учебники по AutoCAD
Уроки по Autocad
Штриховка в AutoCAD . Заливка фигур.

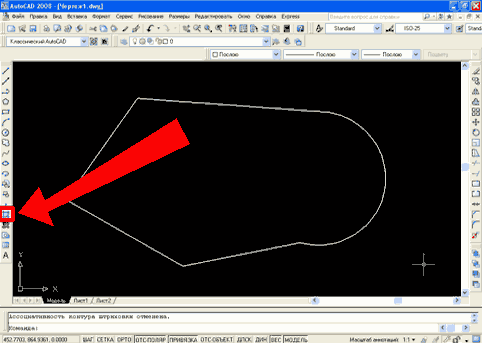

Любой замкнутый плоский контур на чертеже Autocad можно покрыть штриховкой или залить градиентной заливкой. Для создания штриховки нажмите кнопку “Hatch” ( штриховка) в панели инструментов “Draw” (рисование).

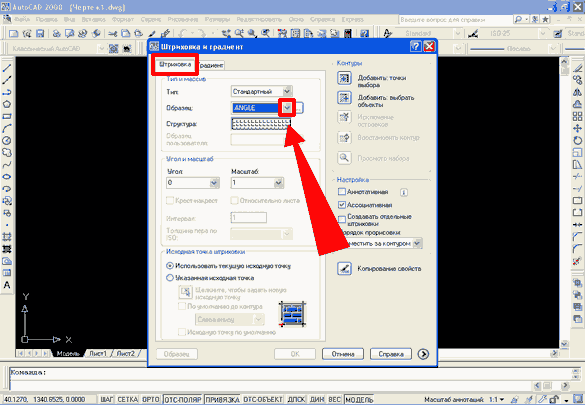

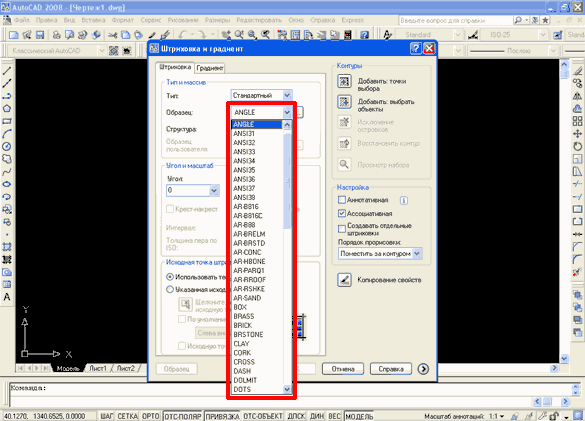

В окне диалога “Hatch and gradient” ( Штриховка и градиент ) на вкладке “Hatch” (штриховка) можно выбрать вариант штриховки из списка.

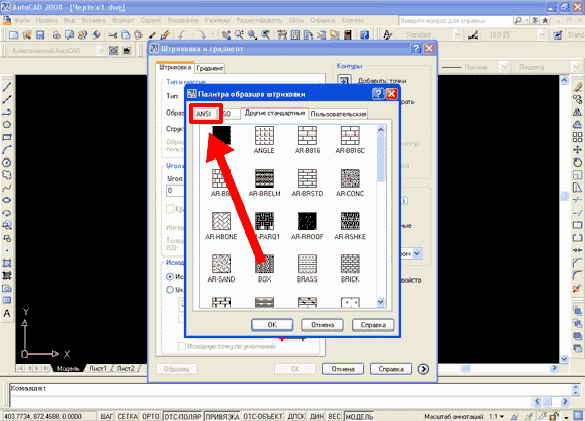

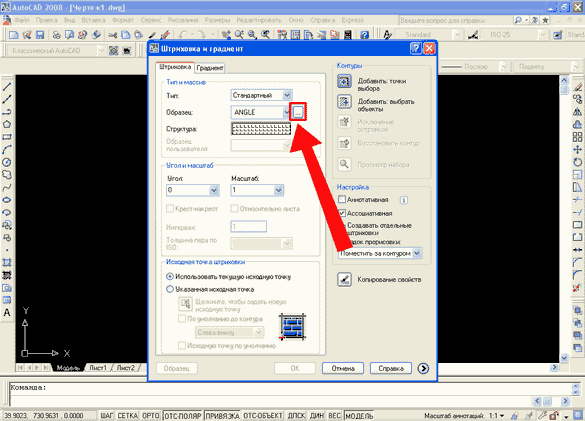

Вместо выбора штриховки из списка можно воспользоваться специальной палитрой, в которой для каждого шаблона представлен образец его применения. Нажмите на кнопку, расположенную справа от списка шаблонов.
Выберите в появившейся палитре нужный тип штриховки.
Нажмите кнопку ” ОК ” для подтверждения выбора.

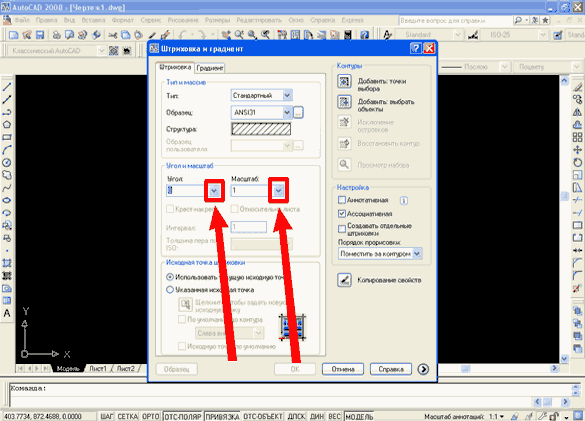

В разделе Angle and Scale задаются угол поворота и параметры масштабирования шаблона штриховки.

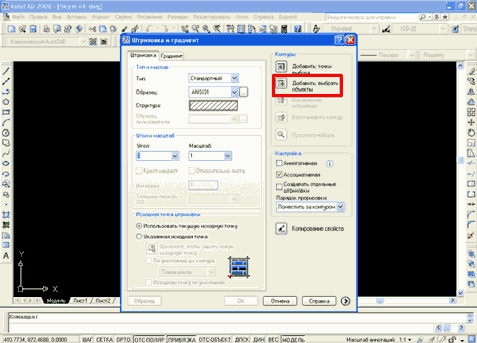

Для того, чтобы задать границы заштрихованной области нажмите кнопку “Add: select objects” (добавить выбрать объекты).

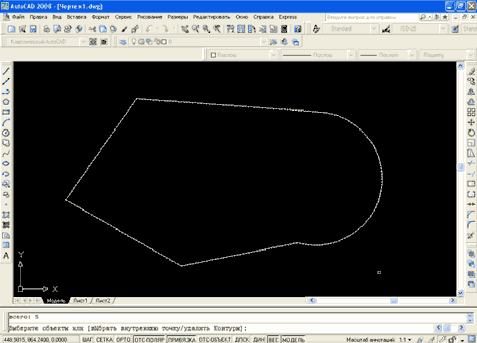

Затем нужно указать все объекты, которые будут ограничивать область штриховки.

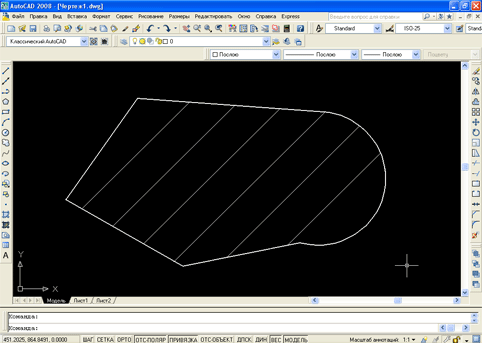

Для завершения выбора объектов нужно нажать клавишу “Enter” или выбрать соответствующий пункт в контекстном меню, которое вызывается в AutoCAD нажатием правой кнопкой мыши. Можно также выбрать границы штриховки указав любую точку внутри замкнутого контура. Нажмите кнопку ” ОК ” , чтобы подтвердить параметры штриховки и завершить её создание.
Вместо штриховки для замкнутой области в AutoCAD можно использовать градиентную заливку. Нажмите кнопку “Hatch” ( штриховка) в панели инструментов “Draw” (рисование).

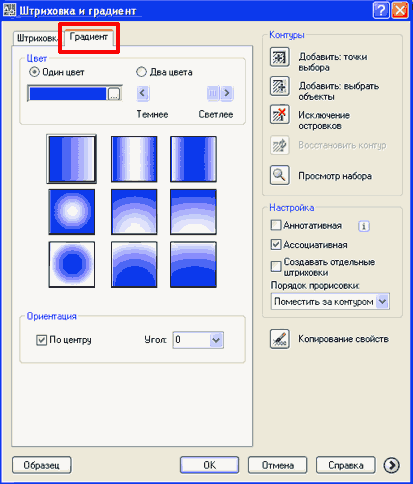

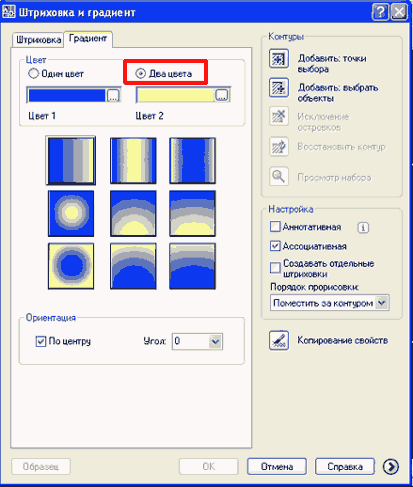

В диалоговом окне “Hatch and gradient” ( Штриховка и градиент ) перейдите на вкладку “Gradient” (” Градиент “) .

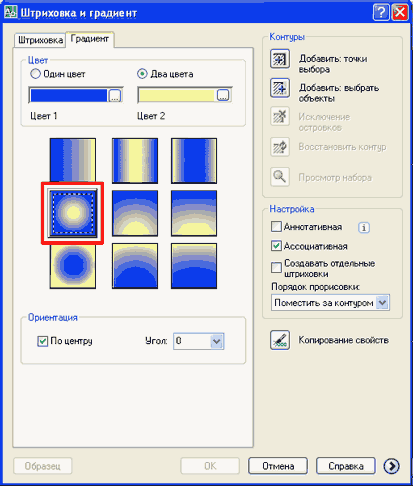

Заливка может быть одноцветной или двухцветной. Цвет заливки можно выбрать любой. Для двухцветной заливки, соответственно, задаётся 2 цвета. Установите переключатель “Color” (” Цвет “) в положение “Two color” (” Два цвета “) .
Заливка будет плавно переходить от одного цвета к другому. Можно выбрать произвольное направление и характер этого перехода. Выберите, например, радиальный градиент вместо линейного, заданного по умолчанию.

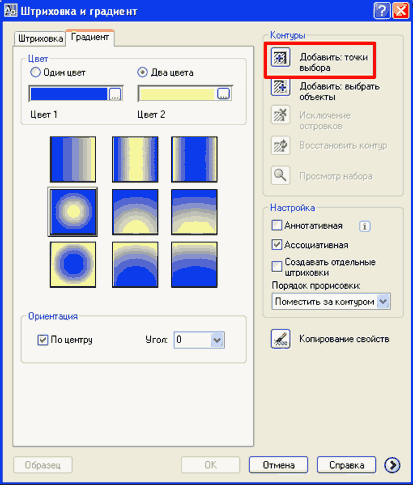

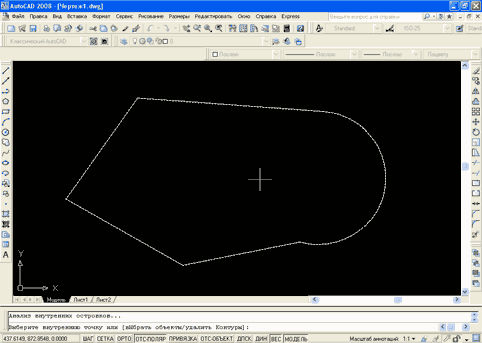

Задание границ для градиентной заливки ничем не отличается от задания границ штриховки. Укажем границы путем выбора точки внутри замкнутого контура. Нажмите кнопку Add: Pick Points (Добавить : точки выбора).
Теперь нужно кликнуть внутри замкнутого контура и для подтверждения нажать клавишу “Enter” на клавиатуре.

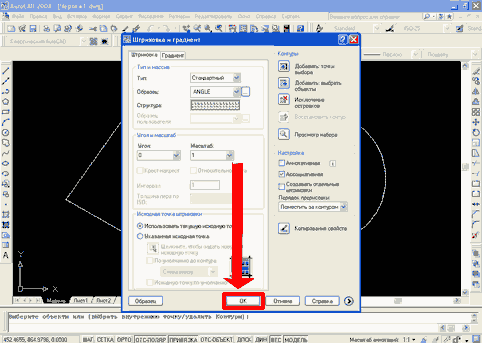

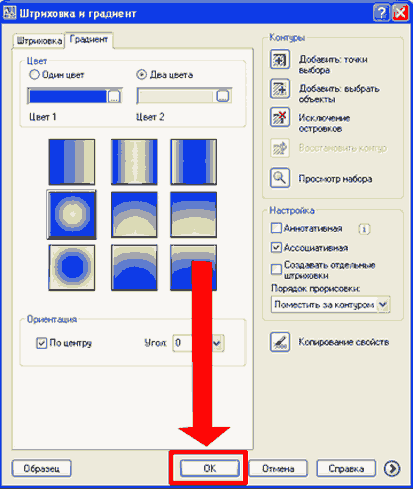

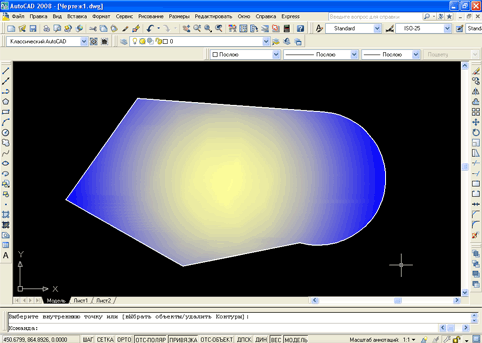

Для завершения операции нажмите кнопку “OK” .
