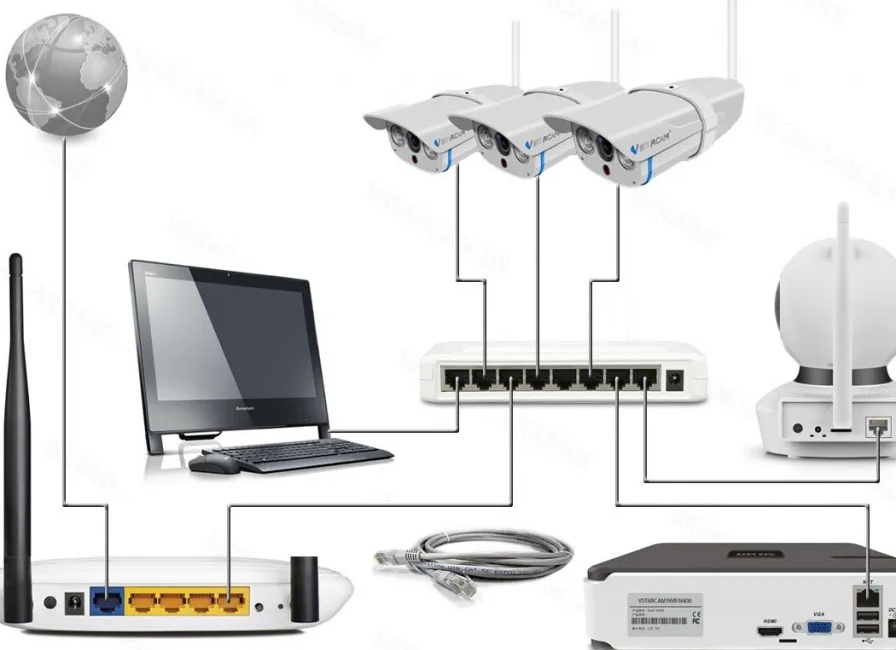

Подключение IP-камер через роутер

Последовательность настройки IP-камер для видеонаблюдения

Используемые в сети роутеры должны поддерживать технологию PoE для обеспечения электроснабжения камер по тому же кабелю.

Существует несколько способов организации видеонаблюдения через IP-камеру:

  • При помощи кабельного соединения (напрямую или через роутер) с выводом всей информации непосредственно на локальный ПК, с дальнейшей обработкой видеосигнала при помощи утилит или программ;
  • При помощи Wi-Fi роутера и утилит, идущих в комплекте с IP-камерой или специального программного обеспечения, существенно расширяющего возможности администрирования системы видеонаблюдения;
  • При помощи обычных сетевых роутеров через глобальную сеть.

Подключение камеры

Немного теории

Для получения доступа к внутренней прошивке камеры, независимо от того через глобальную или локальную сеть офиса, необходимо присвоить устройству уникальное имя – IP-адрес. Существуют следующие типы IP-адресов:

  1. Белые адреса – уникальный, неповторимый код, использующийся в интернете. Еще его называют публичным (глобальным) адресом. Он может применяться для получения доступа в сеть из любой точки мира, так как глобальные адреса маршрутизируются серверами провайдеров.
  2. Серые адреса – относятся к локальной сети организации, их невозможно увидеть извне. Существуют три класса подсети серых адресов:

Внешние IP-адреса условно разделяют на статические – фиксировано присвоенные оборудованию и не изменяющиеся весь срок действия договора с провайдером и динамические – меняются с течением времени или после каждого нового входа в сеть.

Определить какой именно адрес предоставил провайдер можно, подключив проложенную им линию к ПК при помощи следующих сетевых ресурсов:

  • _2ip.ru
  • _speed-tester.info/ip_location.php
  • _smart-ip.net

Настойка камеры через службу DynamicDNS

Данный способ наиболее легкий, но имеет несколько условий его применения. Во-первых, сама камера должна поддерживать службу DynamicDNS. Во-вторых, роутер должен использовать динамический белый IP-адрес, который нужно заказать у провайдера за дополнительную оплату. Затем регистрируем уникальное доменное имя DNS на одном из сайтов, которые предоставляют подобные услуги, к примеру:

Это имя прописывается в настройках камеры в соответствующих полях. Через определенное время (зависит от настроек кеширования у провайдера) камера обратится по прописанному в ней IP-адресу локального роутера, к DNS ресурсу и обновит текущие параметры записи DDNS.

Настройка IP-камеры к сети интернет напрямую без роутера

Этот способ поддерживают многие модели современных устройств. Для этого кабель, проведенный провайдером, подключается к камере в интерфейс RJ-45. Через удаленный ПК производится вход на прошивку камеры через веб интерфейс по адресу, который предоставил провайдер.

Для подключения можно использовать только белый IP-адрес, такая настройка позволяет использовать только одну камеру, что крайне неэкономно, учитывая стоимость услуг провайдера.

Подключение нескольких IP камер через роутер

Если планируется подключить всю систему видеонаблюдения, состоящую из нескольких десятков камер, то помимо настроек DDNS домена на камере и наличия белого IP адреса необходимо иметь роутер. Настройка доступа системы видеонаблюдения в глобальную сеть заключается в следующих действиях:

  1. Настройка доступа к интернет;
  2. Последовательное подключение к нему IP камер при помощи кабелей или Wi-Fi соединения;
  3. Необходимо зайти на прошивку каждой камеры по очереди и изменить значение порта в настройках DNS доступа. Текущее значение по умолчанию 80 заменяется на любое уникальное для сети число от 1000 до 65000.
  4. Следующим важным этапом является «проброс портов» роутера в соответствующем пункте меню на его прошивке. (заходим через веб-интерфейс, используя IP-адрес предоставленный провайдером и присвоенный роутеру ранее).

У многих производителей и моделей роутеров процедура проброса портов незначительно отличается.

Проброс портов

Перенаправление трафика из входящего порта роутера к портам сетевых устройств осуществляется по технологии NAT (NAPT), большинство современных сетевых устройств поддерживают ее.

D-Link

Зайдя в прошивку роутера через веб-интерфейс необходимо нажать клавишу «Расширенные настройки». Из появившегося меню выбирается раздел «Межсетевой экран», а в нем «Виртуальные серверы».

  • Имя – уникальное, но удобное для идентификации в сети;
  • Протокол – выбирается из выпадающего меню, обычно это наиболее распространенные протоколы PCP/IP 4 или 6;
  • Внешний порт (начальный/конечный) – указывается порт из предоставленной провайдером информации. Обычно он один, поэтому параметр конечный не заполняется;
  • Внутренний порт (начальный/конечный) – указывается диапазон, выбранный пользователем (от 10000 до 65000).
  • Внутренний и удаленный IP адрес сервера, заполняется только если у пользователя многоуровневая сеть, использующая доменные имена. Поля обычно остаются пустыми;
  • Произведенные изменения в настройках соохраняются.

У большинства роутеров D-Link в прошивке имеются уже готовые шаблоны настроек, информацию из которых (диапазон портов для камер и название DNS) можно перенести на внешние устройства.

TP-Link

Заполнение аналогичных параметров производится в пункте меню «Переадресация» → «Виртуальные серверы» → «Добавить новую».

  • Порт сервиса – имеется в виду внешний порт;
  • Внутренний порт;
  • IP-адрес.

Заполнение полей производится в меню «интернет» закладка «Переадресация портов» поля находятся в самом низу страницы:

  • Диапазон портов – можно задать один, диапазон через запятую или смешанное значение;
  • Локальный адрес – внутренний адрес камеры;
  • Локальный порт – внутренний порт камеры;
  • Протокол – тип соединения, обычно PCP/IP 4 или 6.

Заключение

Доступ с любого внешнего ресурса к настроенной IP камере будет выглядеть следующим образом:

HTTP:// (белый адрес прописанный на роутере):(уникальный номер порта присвоенный видеокамере.

Таким образом, к камере можно присоединиться не только с ПК, но и с планшета, смартфона или ноутбука. Для этого на устройстве нужно установить соответствующее программное обеспечение. Обычно его предоставляет на условиях бесплатного распространения компания производитель камер. Скачать программу можно с официального сайта компании.

Для устройств, работающих под ОС Андроид можно скачать соответствующие приложения с ресурса Play Market, а для гаджетов Apple из ресурса Apple Store. Естественно, в отличие от планшетов под управлением ОС Windows, за эти программы необходимо заплатить.

Подключение IP камеры к компьютеру через роутер и доступ через интернет

Всем привет! В статье сегодня мы поговорим про подключение IP камеры через роутер. Понятно дело, что можно взять и просто подключить видеокамеру к маршрутизатору, но вот не факт, что она будет работать. В любом случае нам необходимо сначала ввести правильные настройки IP адреса в самой камере. Далее мы подключим её к роутеру.

Читать еще:  Программы для скрытия папок

Просто подключиться не так сложно, но как теперь иметь доступ к ней через интернет. Для этого в маршрутизаторе мы пробросим порт, который будет указывать на аппарат видеонаблюдения. Грубо говоря, мы будем обращаться извне к внешнему IP роутера, а для доступа именно к камере будем указывать нужный порт.

Подключение

Наша задача сейчас подключиться к видеокамере напрямую. Подключаться мы будем по IP, который обычно находится или в документации, или на этикетке, наклеенной на корпус. Самое первое, что мы сделаем это возьмем сетевой кабель и подключим один конец к видеокамере, а второй вставим в сетевую карту ноутбука или компьютера.

НАСТРОЙКА IP КАМЕРЫ ВИДЕОНАБЛЮДЕНИЯ

На рынке систем безопасности наблюдается тенденция к постепенному отказу от аналогового оборудования в пользу современных IP видеокамер. Пакетная передача цифровых данных по технологии Ethernet позволяет реализовать несколько схем подключения, как напрямую к ПК, ноутбуку или специальному видеорегистратору, так и через маршрутизатор.

Еще один способ — использование популярных сервисов для облачного видеонаблюдения, например Ivideon или NOVIcloud.

Основная проблема, возникающая при организации IP систем наблюдения — правильная настройка оборудования. Проще всего настроить сетевое оборудование для работы с облачными сервисами — достаточно зарегистрироваться на сайте, скачать и установить клиентскую программу. А вот при подключении устройств напрямую к роутеру, компьютеру или регистратору потребуются дополнительные действия.

Читать еще:  Где хранятся закладки браузера Google Chrome

К основным этапам настройки сетевых видеокамер относят:

  • ввод IP данных;
  • установка необходимых значений разрешения, скорости записи и других технических параметров.

Перед тем как приступать непосредственно к подключению, рекомендуется изучить принцип работы устройств и основные параметры, определяющие функциональность видеонаблюдения. Так, IP адрес — это уникальный идентификатор устройств подключаемых в локальную сеть или интернет.

То есть для правильной и бесперебойной работы нескольких устройств в одной сети, необходимо присвоить каждой из них соответствующий сетевой адрес.

Важный момент — для удаленного видеонаблюдения, необходимо чтобы провайдер предоставил пользователю статический IP (постоянный адрес в глобальной сети). Как правило, эта услуга доступна за доплату к стандартному тарифу.

Если провайдер предоставляет только динамический сетевой адрес (большинство беспроводных 3G и 4G операторов), то оптимальный вариант — воспользоваться облачными сервисами, либо обратить внимание на оборудование, работающее по технологии P2P.

Технически, настройка оборудования сводится к правильному вводу параметров, и приведения их к соответствию со значениями локальной сети. В первую очередь необходимо выяснить сетевой адрес подключаемого устройства.

Данные можно узнать при помощи специального ПО, входящего в комплект поставки. Также эту информацию можно найти в инструкции по эксплуатации.

Сетевой адрес локальной сети указан в параметрах адаптера ПК. Посмотреть его можно в настройках. Для ОС Windows — Панель управления — Центр управления сетями и общим доступом — Изменение параметров адаптера — Свойства. Значение указано в IPv4 (Например, 192.168.1.103).

Следующий шаг — смена адреса устройства, на соответствующий значению локальной сети. Сделать это можно при помощи ПО входящего в комплект поставки. Использование ПО — оптимальный вариант, так как позволяет даже незнакомому с сетевыми технологиями пользователю быстро ввести правильные значения.

Возможна работа через веб-интерфейс, но при этом порядок действий немного другой — сначала меняется локальный сетевой адрес на адрес камеры. Затем входят в меню устройства (логин и пароль указаны на корпусе оборудования или в инструкции) и производят установку нужных значений.

НАСТРОЙКА IP КАМЕРЫ ПРИ ПОДКЛЮЧЕНИИ ЧЕРЕЗ РОУТЕР

Часто используется вариант подключения сетевых камер через роутер. К маршрутизатору можно подключить как одну, так и несколько камер (количество зависит от свободных LAN портов). При этом каждое устройство настраивается отдельно.

Настройка при этом проводится в следующем порядке:

  • смена сетевого адреса и порта HTTP в меню видеокамеры;
  • осуществление проброса портов в меню роутера (используется виртуальный сервер).

Правильно выполненные действия позволяют просмотреть изображение, обратившись к сетевому адресу роутера и указав соответствующий порт. Для того чтобы настроить проброс портов, необходимо войти в сервисное меню роутера, выбрать пункт виртуальные серверы, и добавить новую запись. Указывается номер порта и собственно сетевой адрес подключаемых устройств.

После настройки роутера необходимо выполнить проверку работоспособности оборудования. Для этого в браузере компьютера вводится общий сетевой адрес и номер порта, присвоенный камере.

Еще один вариант использования цифровых видеокамер при подключении через роутер — использование сетевого видеорегистратора (NVR). В этом случае настраивается нужный адрес и пробрасывается порт роутера для видеорегистратора.

То есть с удаленного компьютера можно зайти в клиентскую программу NVR и корректировать работу всех подключенных к видеорегистратору устройств. Для IP видеонаблюдения с использованием регистратора рекомендуется устанавливать комплект оборудования от одного производителя.

Настройка роутера может отличаться в зависимости от модели. Некоторые производители сетевых систем выпускают оборудование и предоставляют доступ к собственным сервисам облачного видеонаблюдения, например продукция компании TP-Link.

Если в процессе настройки устройств через роутер возникли проблемы, рекомендуется сначала настроить оборудование, минуя маршрутизатор. Убедившись в работоспособности оборудования, можно приступать к дальнейшим действиям. Основная проблема — неправильный ввод сетевых параметров и ошибки при назначении и пробросе портов. В процессе установки необходимо присваивать адрес и порт по порядку, это упростит дальнейшую эксплуатацию устройств.

НАСТРОЙКА IP КАМЕРЫ ДЛЯ ПРОСМОТРА ЧЕРЕЗ ИНТЕРНЕТ

Подключенные в сеть видеокамеры позволяют просматривать картинку через интернет. Фактически, доступ к оборудованию можно получить из любого места, где есть выход в глобальную сеть.

Главное условие для просмотра — наличие внешнего статичного IP адреса. Для проверки типа сетевого адреса можно воспользоваться специальными сервисами, один из самых — популярных. Если IP отображаемый при переходе на сайт совпадает со значением, указанным в свойствах локального подключения — провайдер предоставляет клиенту статический адрес и с просмотром через интернет проблем не возникнет.

Если IP отличается, и меняется при каждом подключение к сети — адрес динамический.

Одно из популярных решений — американский сетевой сервис DynDNS (функция доступа к услуге, как правило, предустановленна в прошивке роутеров марки TP-link и D-link).

Настройка устройств для просмотра через интернет не отличается от настроек для локальной сети. При использовании сторонних сервисов для работы с видеокамерой, потребуется регистрация и возможно дополнительная оплата и изменение настроек. Так при работе через DynDNS, необходимо заменить IP на учетную запись, присвоенную в процессе регистрации.

Если проблемы с динамическим IP не удалось решить при помощи DynDNS, лучший выход — облачные сервисы. Большинство компаний предлагают доступные решения, включая бесплатные тарифы для одной-двух видео камер.

Просмотр через интернет возможен не только с ПК или ноутбука. Набирает популярность специальное ПО, устанавливаемое на смартфоны и планшеты с iOS или Android.

НАСТРОЙКА WIFI КАМЕРЫ

Установка беспроводных камер видеонаблюдения позволяет упростить монтаж оборудования. Главное условие — стабильный сигнал WiFi (рекомендуется проверить уровень сигнала в местах установки оборудования). Настройка WiFi КАМЕР может незначительно различаться в зависимости от модели оборудования и используемого ПО.

Порядок действий при этом следующий:

  • изменение IP адреса оборудования (устройство подключается к ПК через патч-корд);
  • ввод данных сети WiFi в меню камеры (поиск беспроводной сети и ввод пароля);
  • замена IP в настройках беспроводной сети устройства.

Процесс настройки WiFi камер такой же, как и для проводных моделей. После ввода всех данных, WiFi камера отключается от компьютера и перезагружается. Перед установкой оборудования рекомендуется протестировать его работу. Для этого в браузере ПК, подключенного к локальной сети роутера, вводится адрес присвоенный видеокамере.

Читать еще:  Разблокировка друга в Steam

Также можно проверить, отображается ли WiFi видеокамера в списке подключенного оборудования (сервисное меню WiFi роутера, пункт статистика беспроводного режима).

Если используется несколько WiFi устройств, каждое из них настраивается отдельно. Для каждой камеры указывается свой уникальный адрес и номер порта. После этого и проверки оборудования можно приступать к монтажу. В случае проблем с изображением (нестабильный сигнал) можно установить репитеры WiFi.

Настройка IP видеокамер кажется сложной только на первый взгляд. Основная причина проблем — ошибки при вводе IP адреса и номера порта. Рекомендуется тщательно проверять данные и использовать оборудование от известных производителей. Популярные марки IP камер:

  • Axis;
  • Hikvision;
  • D-link;
  • TP-link;
  • Dahua;
  • Atis;
  • Geovision.

© 2014-2019 г.г. Все права защищены.
Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

Настройка оборудования

Блог о модемах, роутерах и gpon ont терминалах.

Как подключить IP-камеру к роутеру и открыть доступ через Интернет

Последнее время идеей организовать видеонаблюдение у себя дома заражается всё больше и больше народа. Несколько лет назад для этого обязательно требовалась установка регистратора и проводка множества проводов по дому. Но сейчас прогресс значительно шагнул вперёд и теперь достаточно купить IP-камеру, подключить к роутеру и поставить в нужном месте. Запись будет вестись в облако и её можно будет легко посмотреть из любой точки мира, лишь бы был доступ в Интернет. При этом многие современные камеры имеют уже модуль WiFi и передача данных будет осуществляться по беспроводной сети, а значит не нужно никакой дополнительной проводки.
Процесс подключения и настройки достаточно прост, но у пользователей часто возникают сложности с доступом к наблюдению из локальной сети и через Интернет. Об этом я и хочу поговорить в этой статье.

Настройка работы камеры через роутер

Современная IP-камера — это полностью самостоятельно сетевое устройство, которое имеет свою микропрограмму и не зависит от установленной операционной системы компьютера или его драйверов. Доступ к ней, как правило, осуществляется через сеть.Из локальной — через IP-адрес, который устройство получает от маршрутизатора.
Для удобства работы в дальнейшем рекомендую привязать в настройках DHCP-сервера зарезервировать мак-адрес видеокамеры за конкретным IP-адресом.
Чтобы это сделать, зайдите в веб-интерфейс роутера (обычно его адрес в локальной сети 192.168.1.1 или 192.168.0.1) и зайдите в раздел настройки DHCP. Здесь должен быть подраздел «Резервирование адресов». Создаём новое правило:

Теперь гаджет будет иметь статический адрес в локалке и не нужно будет искать его в списке клиентов сети.

Доступ к IP-камере из Интернета

Теперь давайте разберёмся как можно удалённо подключиться к камере из внешней сети.
Во-первых, для этого Вы должны знать свой IP-адрес в Интернете. Посмотреть его можно на статусной страничке роутера, через который подключаемся, либо используя специальные сервисы. Например, 2IP.RU .

Во-вторых, Вам необходимо на маршрутизаторе открыть порт, который позволит из вне достучаться до своего видеонаблюдения. Тут могут возникнуть некоторые сложности вот какого плана. Обычно, по умолчанию, веб-интерфейс видеокамеры висит на 80 порту. В локалке это никаких проблем не вызывает, а вот если смотреть из Интернета, то на 80 порту внешнего IP-адреса будет висеть веб-интерфейс Вашего WiFi-роутера. Самый простой способ устранить этот конфликт — использовать другой порт, благо большинство устройств это позволяют сделать. Рассмотрим ситуацию на примере IP-камеры TP-Link. В её интерфейсе настройки открываем раздел «Network»->»Information»:

На страничке должен быть параметр HTTP Port Number. По умолчанию флажок стоит на значении «80». Переставляем его на поле ввода и прописываем там любой свободный порт. Можно оставить указанное там значение 20000. Сохраняем изменения. Теперь чтобы зайти в веб-морду девайса необходимо к IP-адресу будет добавлять ещё и номер порта.
Пример для локальной сети:

А вот так надо будет заходить из Интернета (для примера возьмём внешний адрес 95.84.57.107):

Далее, идём в настройки роутера и находим раздел «Виртуальные серверы»(Port Forwarding).

Нажимаем кнопку «Добавить» и создаём правило, в котором указываем IP камеры в локальной сети и используемый порт. Применяем настройки и пробуем зайти через Интернет.

Но, к сожалению, не всегда есть возможность сменить порт. В этом случае можно использовать другой вариант — Демилитаризованная Зона роутера. В его настройках находим подраздел DMZ и открываем его:

Первое, что надо сделать, это включить функцию, поставив соответствующую галочку. Затем надо указать локальный АйПи нашего видеонаблюдения и сохранить настройки. Теперь при попытке обращения из Интернета маршрутизатор будет автоматически перебрасывать всё на камеру, так, как если бы она стояла первой.

Совет: обязательно смените используемый по умолчанию пароль, чтобы никто из вне не смог несанкционированно подключиться.

Помогло? Посоветуйте друзьям!

Как подключить IP-камеру к роутеру и открыть доступ через Интернет : 24 комментария

А можно ли как-то подключить обычную веб-камеру(в роутере D-link предусмотрен для этого usb порт), чтобы можно было со своего андроида посмотреть, что творится дома?

Здравствуйте. USB-порт в роутере не для веб-камеры. Он для подключения USB-модемов. На более продвинутых устройствах можно флешку подключить.

Вопрос есть, есть роутер tp-link и две ip камера с китая, у них ip адрес 192.168.1.10. а я хочу подключить их через роутер и смотреть камеры на компе и через телефон. как это сделать. Писать нужно в виртуальные серверы ? если у меня две камеры а порты какие писать? для них написано вот что порт ONVIF 2,0 8899; порт RTSP 554; порт HTTP 80; медиа порт 34567. мне что нужно писать эти порты и прописывать камеры, там же нельзя два одинаковых порта вписывать, Уже чуть ли не неделю вожусь Как подключить подскажите пожалуйста .

Вам нужно у них сначала изменить IP, чтобы не совпадало. Потом надо порты http переверсить на 8080 и 8081, например и уже эти порты пробрасывать через виртуальные серверы.
